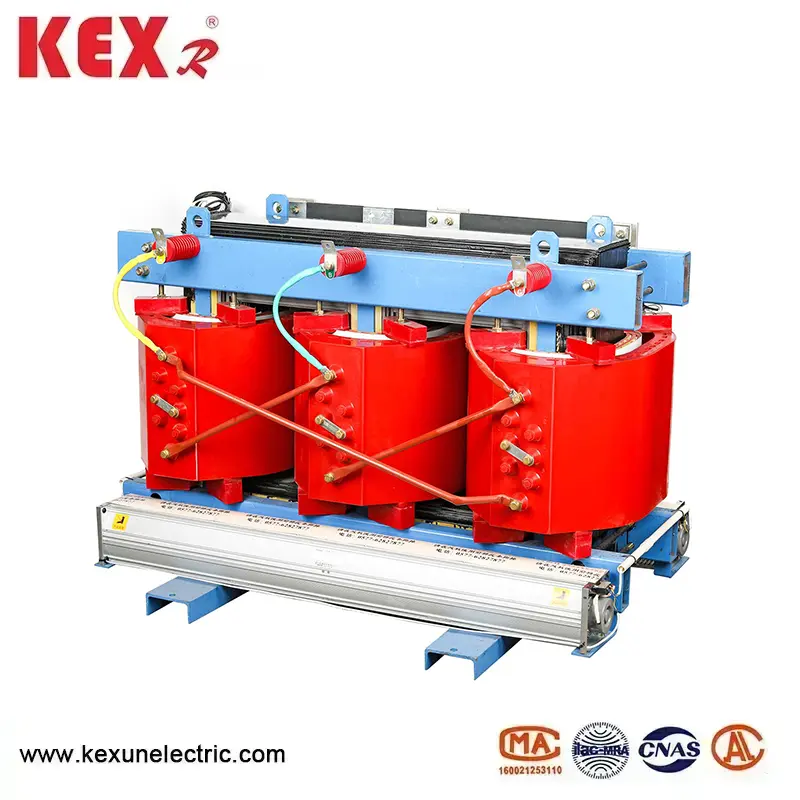

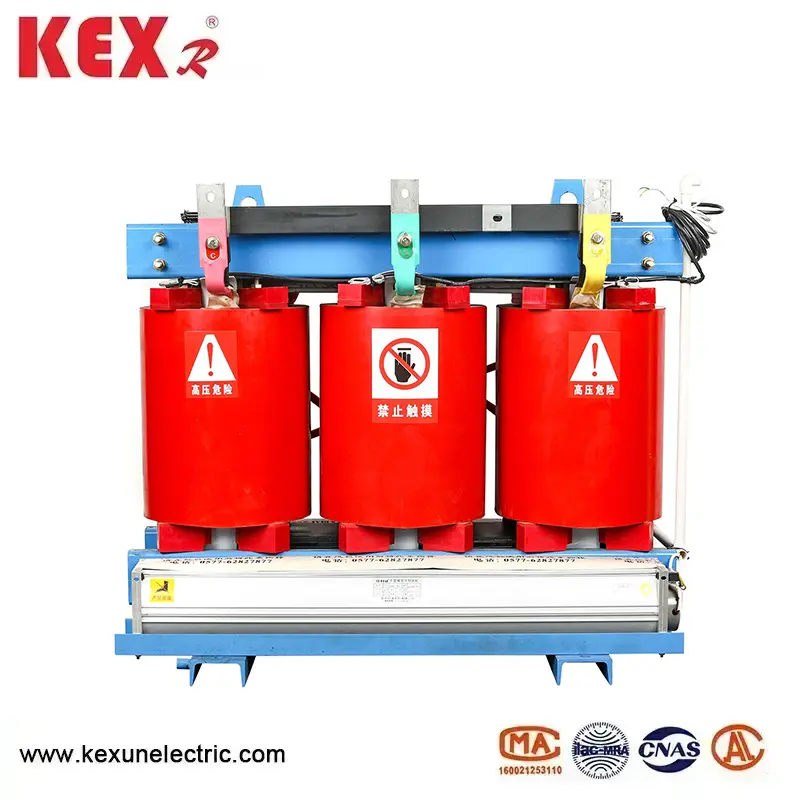

Transformátor suchého typu šetrný k životnímu prostředí

◆ Core of SGB10 typu environmentálního transformátoru suchého typu

Železné jádro je vyrobeno z dovážených zrna vysoce kvalitních vysoce kvalitních listů křemíkových ocelových listů s vysokou magnetickou vodivostí naskládané dohromady. The45 ° fully inclined joint structure adopts an elastic fixing device between the winding and the iron core, which enables the transformer to have low no-load loss and noise.The surface of the iron core is treated with special technology, which not only reduces the noise of the transformer but also prevents the iron core from rusting during operation.The iron core is moderately clamped by a pull screw, and the upper and lower clamping parts are connected by a pull plate and fixed to the Základna jako celek. Vinutí je fixováno elastickými podložkami a vyrovnávací struktura může snížit úroveň vibrací a hluk vinutí.

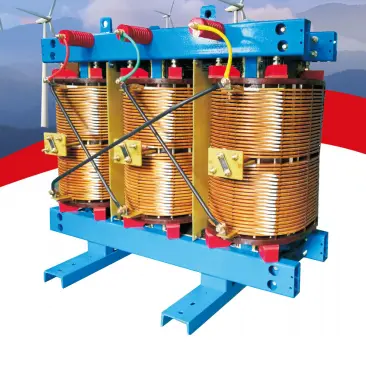

◆ Cívky s vysokým a nízkým napětím

Cívky s vysokým a nízkým napětím jsou vyrobeny z izolačního materiálu NOMEX a jsou opakovaně impregnovány impregnační barvou bez rozpouštědla pomocí vakuového vysazení VPL a poté několikrát peče a vyléčeny při vysokých teplotách. Vysokopěťová cívka přijímá kontinuální strukturu s vysokou mechanickou pevností a dobrými podmínkami rozptylu tepla a vyhýbá se nevýhodám vysokých mezivrstvých napětí, špatným schopnostem rozptylu tepla, snadnou tepelnou rozpad a nízkou mechanickou pevností více. Cívka s nízkým napětím přijímá fólii nebo podélné dýchací cesty s vysokou proudovou spirálovou strukturou. Impregnovaná cívka má vynikající odolnost vůči vlhkosti a účinněji odolává dopadům, nemá žádné trhliny ani částečný výtok a po jeho životnosti se snadno rozkládá, rozkládá a recykluje, chrání životní prostředí.

◆ Shell

V případě potřeby může Kexun Electric poskytnout skořápky s úrovní ochrany IP20 nebo IP23. Význam úrovně ochrany přílohy LP20 je to, že pevné cizí předměty s průměrem 12 mm nesmí vstoupit. Pro zajištění cirkulace chladicího vzduchu, spodní a horní část skořepiny jsou vyrobeny z mesh desek.

◆ Ochrana přehřátí

Aby bylo možné přijmout ochranná opatření proti přehřátí cívky, typu SGB10 typu šetrný transformátor suchého typu 315 kVa a vyšší je vybaven zařízením pro ochranu proti teplotnímu zobrazení. Toto zařízení používá prvky snímání teploty zabudované do nízkonapěťového vinutí jako zdroj signálu pro nástroj pro digitální zobrazení. Když se změní teplota uvnitř nízkého napětí vinutí, zobrazí digitální zobrazovací nástroj pro snímání teploty novou hodnotu teploty a provádí funkce řízení a alarmu na základě této teplotní hodnoty pro ochranu transformátoru.

◆ Kapacita přetížení

Transformátor suchého typu typu SGB10 přijímá novou strukturu, nové materiály a nové procesy s dobrými podmínkami rozptylu tepla, dlouhou tepelnou životností a extrémně silnou kapacitou přetížení, může bezpečně a spolehlivě fungovat po dlouhou dobu pod 120%přetížení. Ve starém prostředí 23 není nutné chlazení ventilátoru a stále může fungovat při plném zatížení po dlouhou dobu.

◆ Zabezpečení

Transformátor suchého typu SGB10, který je šetrný k prostředí, je nejvyšší bezpečnostní výkonný transformátor suchého typu, který je dnes dostupný, dostupný, všechny izolační materiály jsou neslučitelné, samoobslužné, netoxické, a obsahují méně než 10% hořlavých látek ve srovnání s epoxidovým odlitým výrobkem. Transformátory epoxidového obsazení. Nový produkt SG (B) 10 prokazuje vynikající výkon v aplikacích s vysokými požadavky na bezpečnost, vlhkými a horkými podmínkami a špatnou ventilací, jako je napájení, metro, loď, chemikálie a metalurgický průmysl.

◆ Vynikající odolnost proti vlhkosti

Izolační systém NOMEX "typu typu SGB10, který je šetrný k suchému typu, je schopen odolávat invazi vlhkosti. Adopting Pokročilá technologie VPL a vakuové impregnační technologie. Vysoká kvalita Impregnační barvy rozpoznané u může být zcela neživý neživý neživý.

◆ Menší objem a lehčí hmotnost

Transformátor suchého typu SGB10, který je přátelský k prostředí, používá jako hlavní izolační materiál DuPont Nomex@ a používá jej jako hybridní izolační systém v nejteplejším bodě transformátoru, což snižuje jeho velikost a hmotnost ve srovnání s epoxidovou pryskyřicí odlitou v transformátorech stejné kapacity.

◆ Ochrana životního prostředí

Transformátor suchého typu typu SGB10 může být po jeho životnosti rozložen a recyklován a překonán vadou epoxidové pryskyřice, které se po životnosti nelze rozložit, a znečišťovat barvivo prostředí na tuhnutí a fúzi pryskyřice a skleněného vlákna do celku celek.

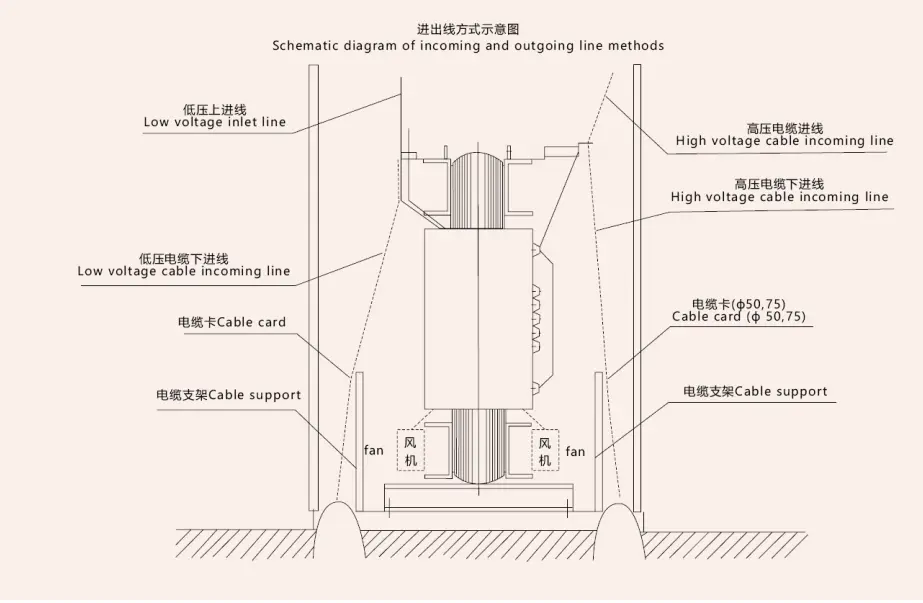

◆ Olověný drát

Vysokopěťový výstupní terminál je upevněn na horní části vinutí a kohoutek je umístěn uprostřed vinutí. V případě výpadku napájení se klepnutí změní přes spojovací kus a upravte výstupní napětí. Terminál s nízkým napětím je vodivý pás typu desky, který je spolehlivě připojen k odchozímu proužku přes šrouby.

◆ Relevantní standardy

GB1094.11-2007 "Transformátory suchého typu"

GB/T10228-1997 "Technické parametry a

Požadavky na výkonové transformátory suchého typu "

GB/T17211-1998 "Průvodce načítání pro výkonové transformátory suchého typu"

JB/T10088-2004 "Úroveň zvuku 6-220 kV Power Transformers"

GB4208-1993 "Stupně ochrany poskytované společností Enclosures (LP kód)"

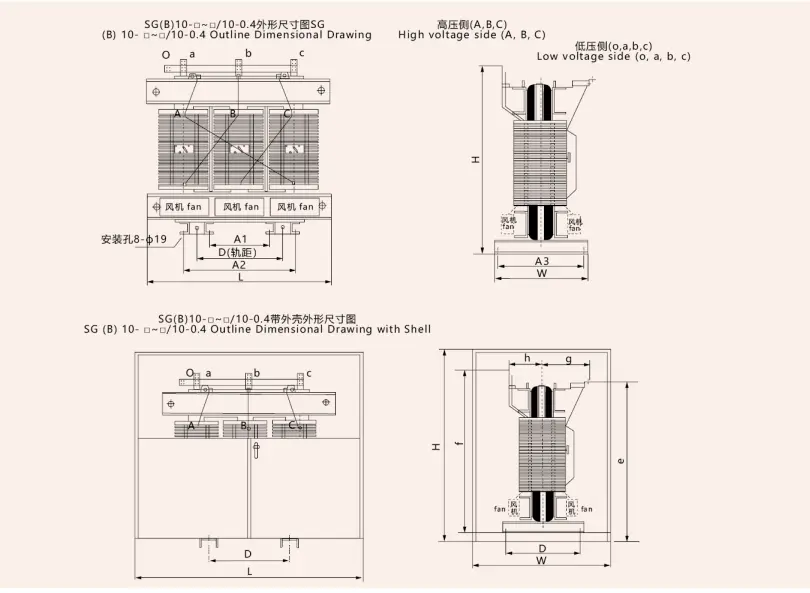

◆ Vzhled a instalační rozměry transformátoru suchého typu SGB10 typu SGB10

◆ Technické parametry 10 kV typu SGB10, který je šetrný k environmentálnímu transformátoru suchého typu
