Kabelový konektor

● Obrázek produktu

◆ Přehled produktu

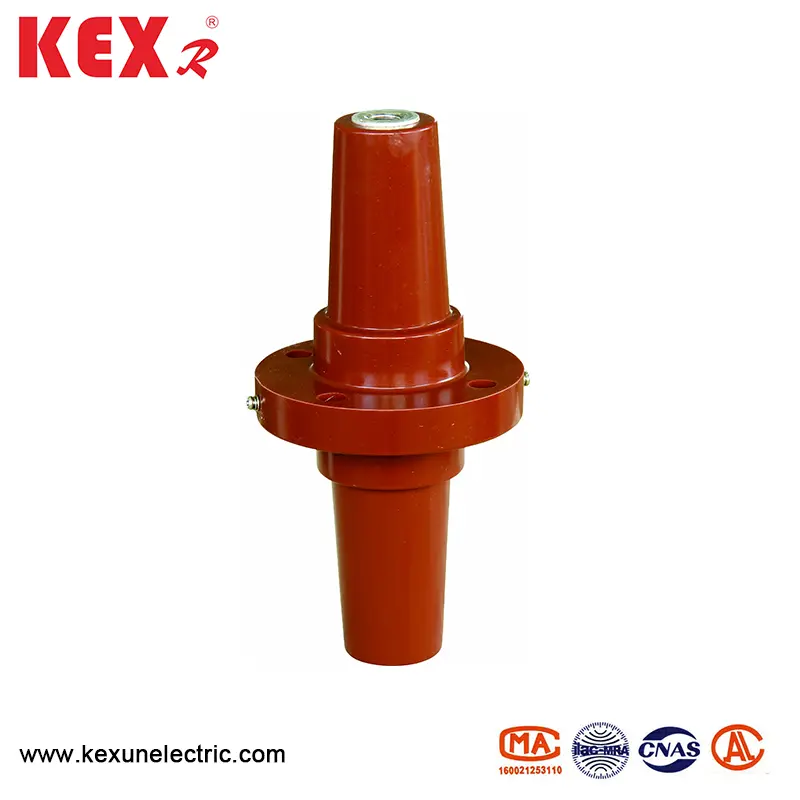

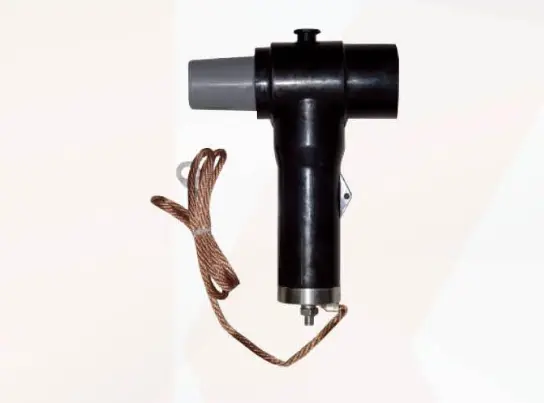

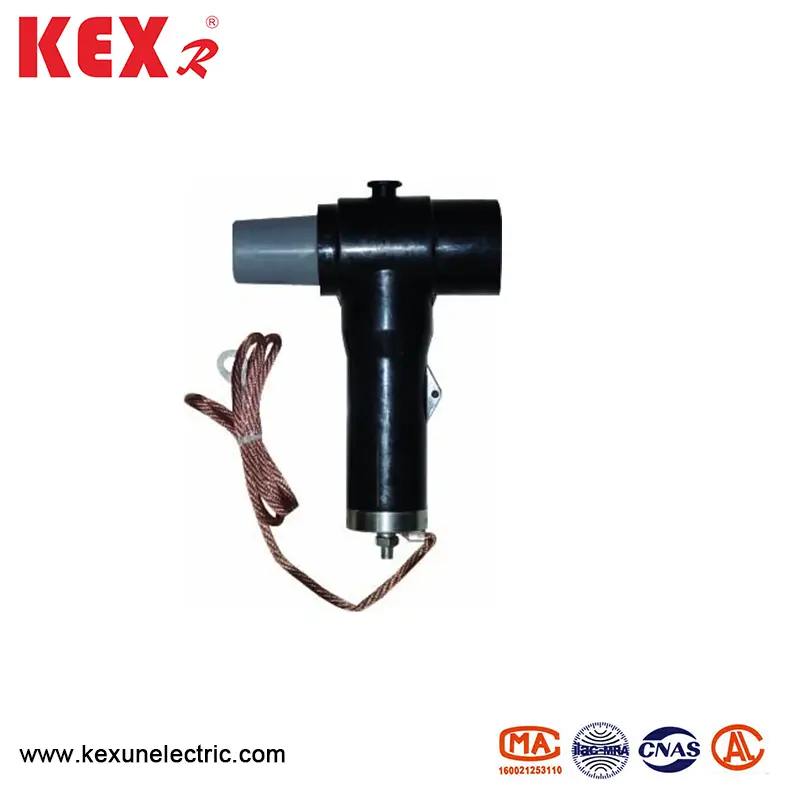

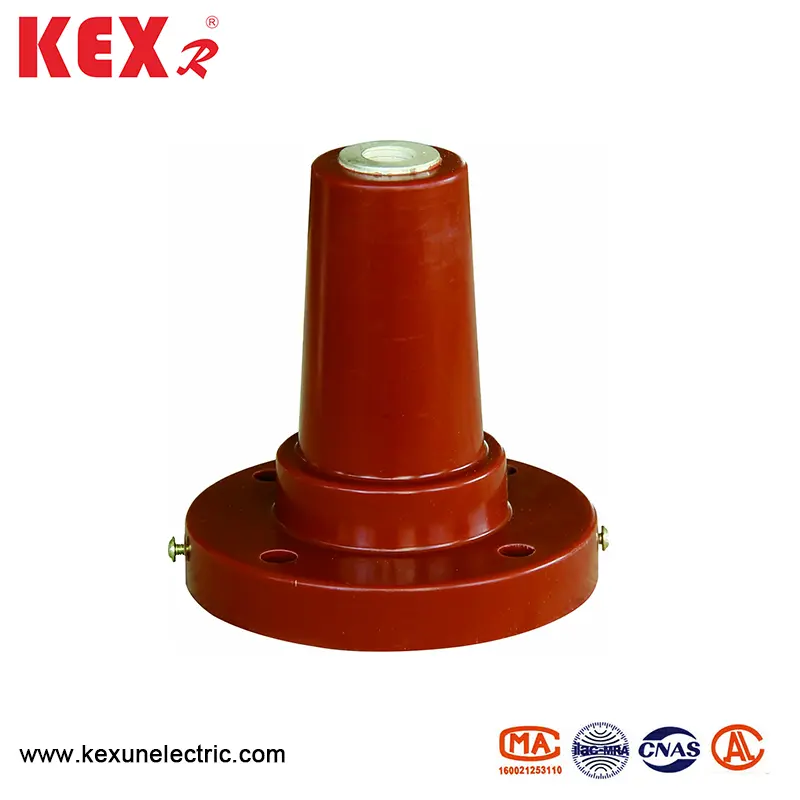

Jako společný kabelový konektor je zadní vrták přímo nainstalován na 10 kV dotykové přední/zadní konektor, aby poskytoval ochranu proti přepětí elektrického zařízení. Zadní blesk je plně izolován a utěsněn.

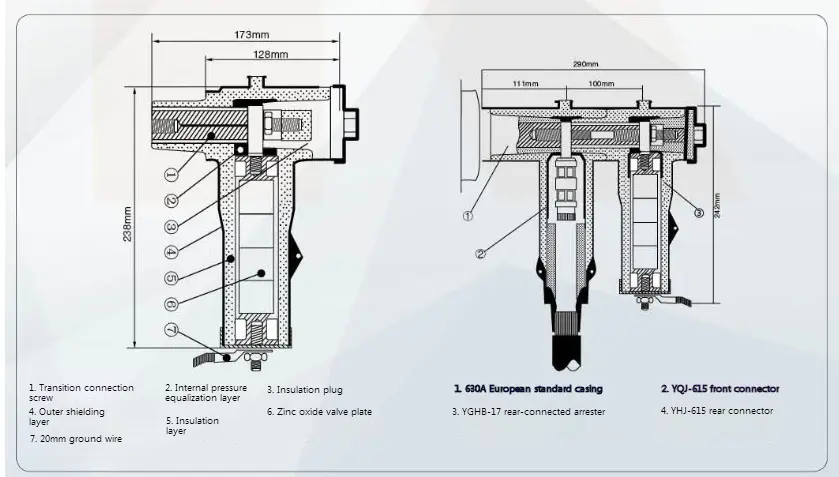

◆ Obrys rozměrového výkresu

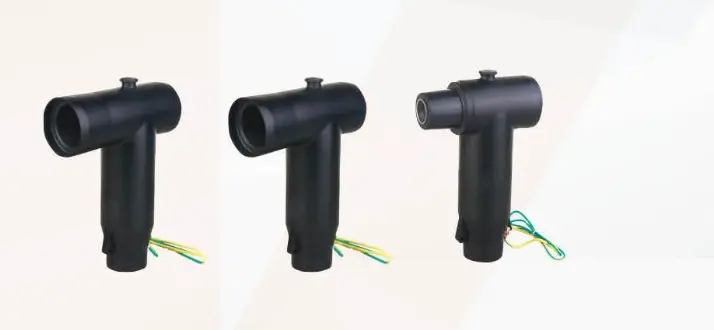

● Obrázek produktu

◆ Přehled produktu

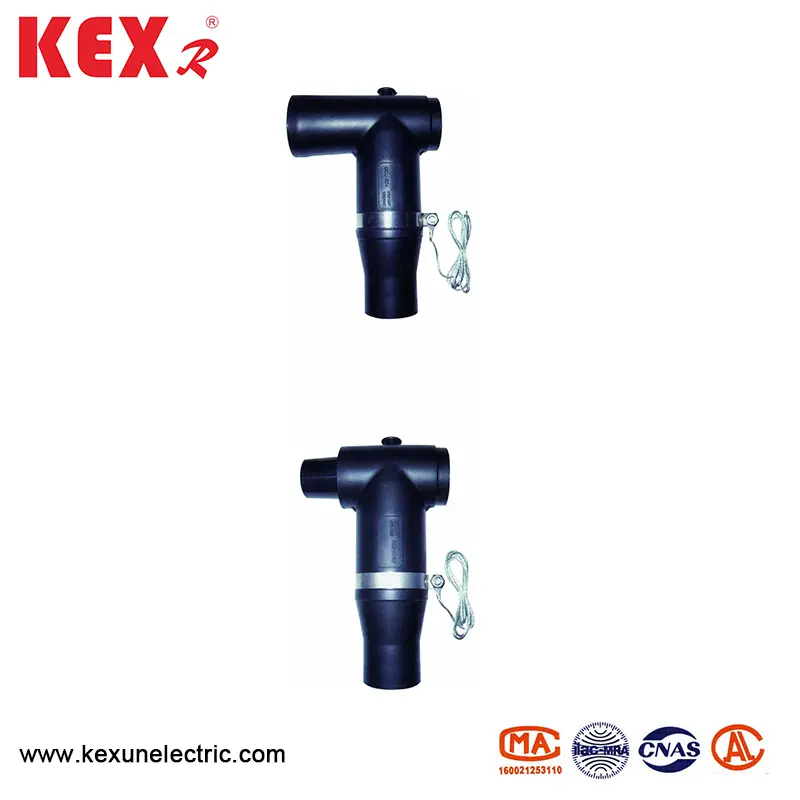

Kabelový konektor 15KV je navržen podle standardu EN50181-1997, s vynikajícím vzhledem, a lze jej použít na 10 kV kruhový síťový kabinet, hlavní síťový systém kabelového větev nebo síťového systému pro transformátor krabice jako příchozí a odcházející kabely. Připojením zadního konektoru dotyku YHJ-615 lze realizovat vícekanálovou expanzi nebo ochranu proti přepětí. Hodnocený proud 15 kV dotykového kabelového konektoru je 630A. Je vhodný pro výkonové kabely XLPE s průřezem 35-400 mm².

● Obrázek produktu

◆ Přehled produktu

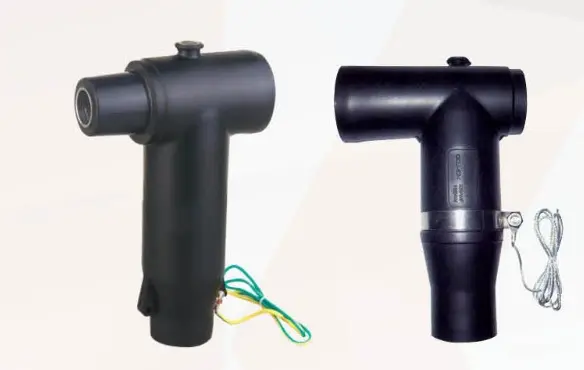

Konektor kabelového kabelu 24 kV je navržen podle standardu EN50181-1997, s vynikajícím vzhledem, a lze jej použít na síťovou skříňku 24 kV, hlavní síťový systém kabelové pobočky nebo systém Ring Network transformátoru jako přístup. Připojení drátu a kabelu. Připojením dotykové zadního konektoru YHJ-625 lze realizovat vícekanálovou expanzi nebo ochranu proti přepětí. Hodnocený proud dotykového konektoru je 630A, který je vhodný pro napájecí kabel XLPE s průřezem 35 ~ 400 mm².

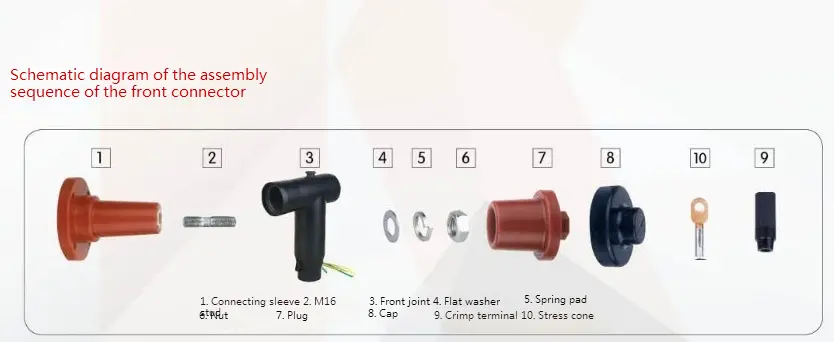

◆ Schematický diagram sekvence sestavy předních kloubů

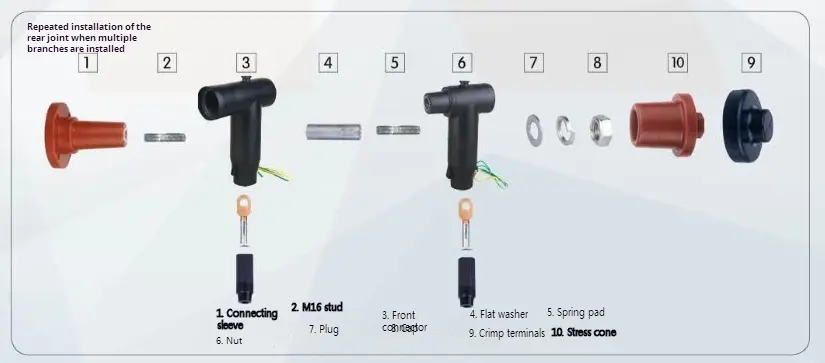

◆ Schematický diagram sekvence sestavení předního kloubu a zadního kloubu
