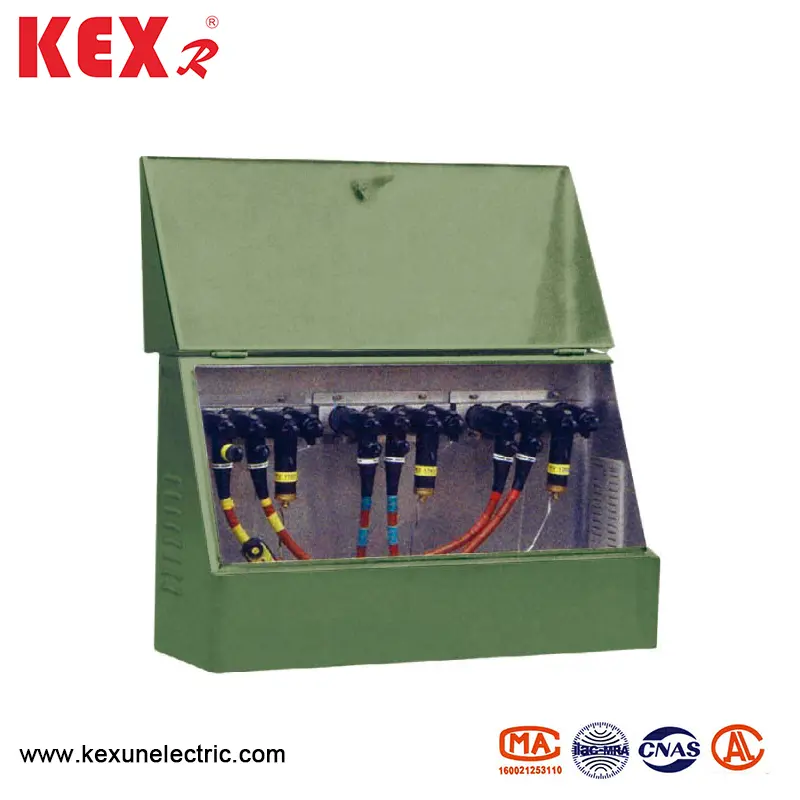

Pobočka americké kabelové box 25 kV

● Podmínky použití

Pobočka americké kabelové pobočky 25 kV je vhodná pro použití za následujících podmínek.

▶ Teplota prostředí: mezi -30 a 40 ℃

▶ Rychlost větru: pod 34 m/s (méně než 700PA)

▶ Vlhkost: denní průměrná vlhkost menší než 95%; průměrná vlhkost měsíce méně než 90%

▶ Shockproof: Horizontální zrychlení není více než 0,4 m/s a vertikální zrychlení není více než 0,15 m/s.

▶ Sklon instalačního místa: Méně než 3 °

▶ Instalační prostředí: Okolní vzduch venkovské boxy DFW typu 25KV americké kabelové box by neměl být zjevně znečištěn korozivním, hořlavým plynem, vodní párou atd. A v instalačním místě nedochází k násilným vibracím.

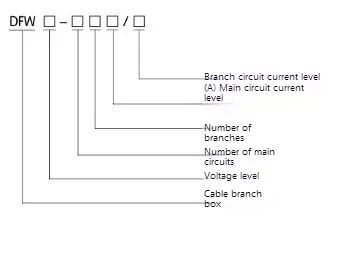

● Význam modelu

● Technický parametr

● Příklad diagramu pobočky amerického kabelu 25 kV

Pokud nelze pobočkovou boxu 25KV americké kabelové pobočky zařadit kvůli omezení místa, může být přímo kombinován pomocí kabelových kloubů za vzniku více větví kabelů (nepotřebné sběrnice nejsou potřebné a metoda připojení je uvedena v následujícím příkladu) a umístěna do kabelového příkopu nebo jiných míst. Příklad 1 Každá skupina čtyř příchozích a odchozích linek (2 x 600A+2 × 200a) se skládá ze dvou kabelových konektorů T-II, dvou loketních konektorů a mezilehlého konektoru. Kabelový konektor T-ⅱ je připojen k konektoru loketního kabelu (druhá strana je připojena k all-izolovanému oxidovému zátěži).

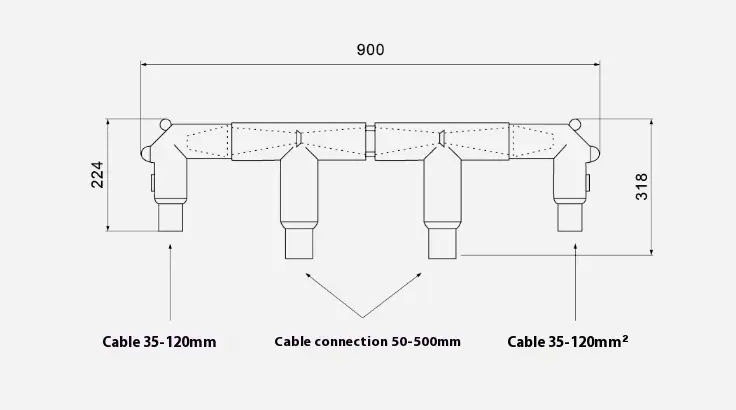

Příklady velikosti viz obrázek níže ：

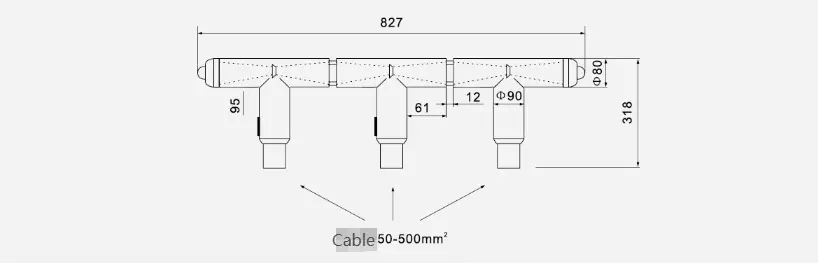

Příklad 2 Tři přístupové linky (3x600A) Každá fáze se skládá ze tří kabelových konektorů ve tvaru T a dvou přechodných připojovacích konektorů. Na obrázku níže najdete rozměry a příklady:

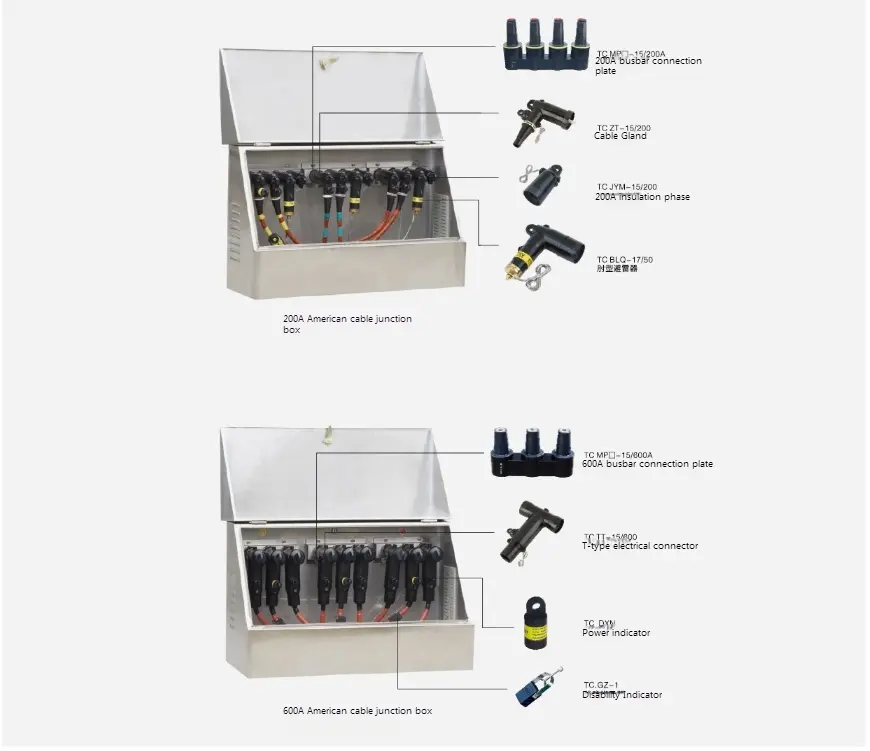

● Příklad diagramu
