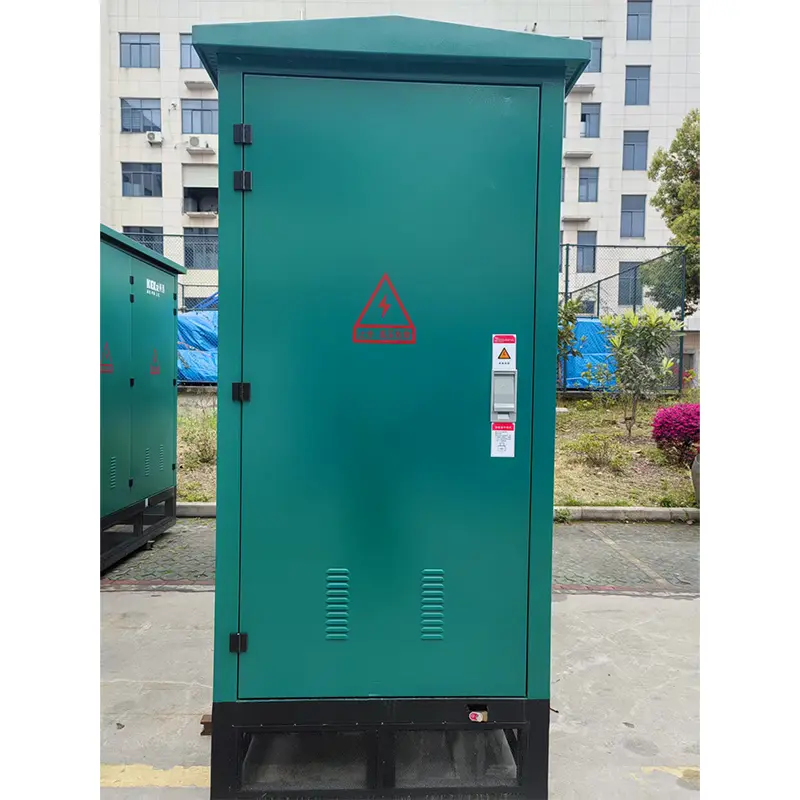

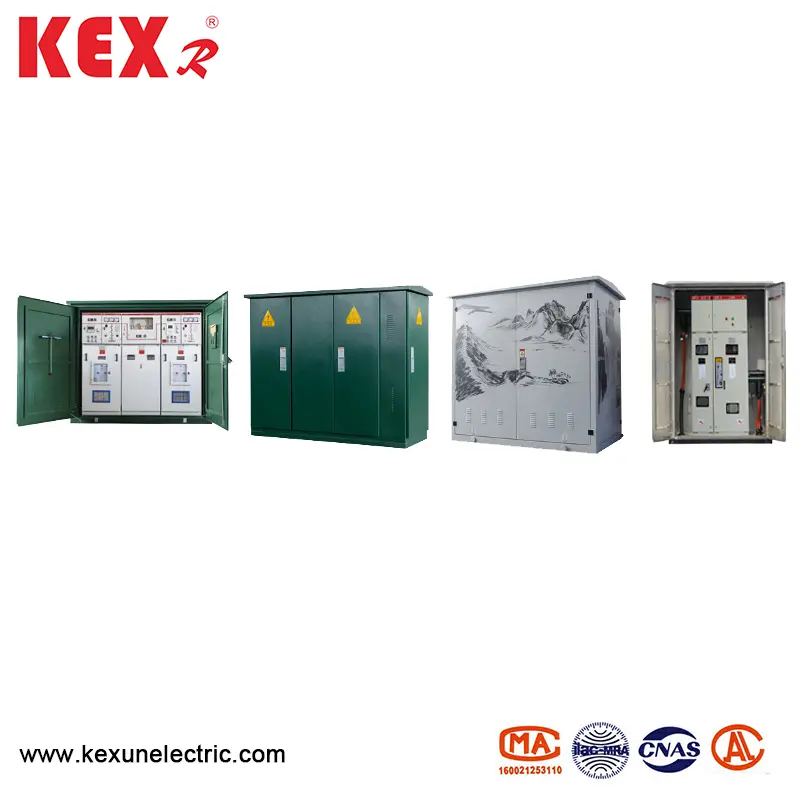

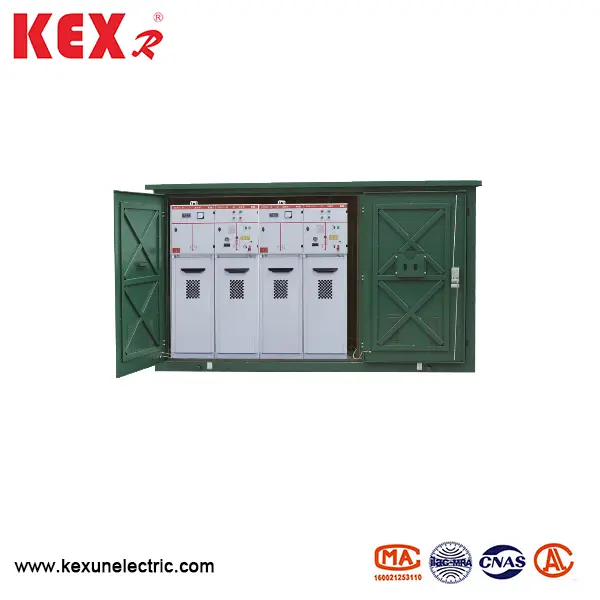

Pobočka kabelu načtení načtení

● Přehled produktu

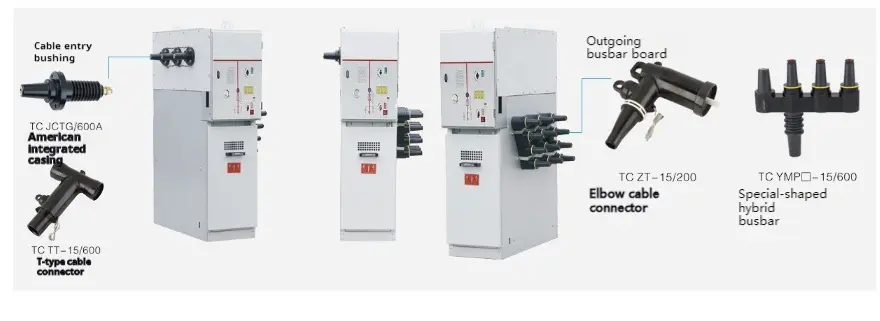

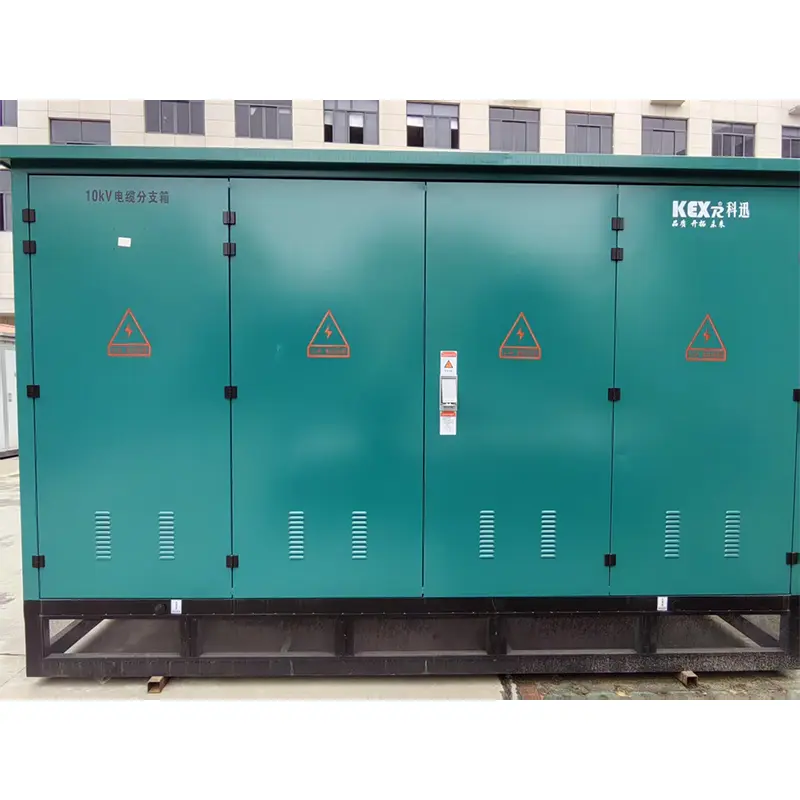

Box kabelu DFW LOAD Switch Switch je sestavena s třístanosným přepínačem SF6, s geniálním oddělením levého a pravého příchozího a odchozího linek, minimálním konstrukčním designem a nejsilnějším konfiguračním kabelem, s až 8 příchozími a odchozími linkami. Pobočka si zachovává nejen výhody tradičního kopírkového pole, ale má také určité výhody skříně Ring Network, takže je to ideální vybavení pro rekonstrukci městské sítě. Malá velikost, bez údržby, dobrá technická ekonomika, vysoká spolehlivost, jednoduchá instalace a pohodlné použití. Kabelová větev s přepínačem SF6 se charakterizuje v tom, že v krabici jsou tři kompartmenty, z nichž jeden je utěsněn a uzavřený kompartment je naplněn mikro-tlakovým plynným hexafluoridovým plynem, ve kterém je více než jedna skupina zatížení vypnutá současně. Provozní mechanismus spínače zatížení je umístěn v kompartmentu operační jednotky a v kabelovém kompartmentu jsou kabelové sloupky a kabelové terminály a kabelové terminály jsou spojeny s spínačem zatížení. Přepínače zatížení v uzavřeném kompartmentu spínače zatížení jsou dynamické dynamické a statické spínače zatížení statického kontaktu a rotující hřídel každého spínače zatížení je upevněn na symetrický sektor kolem hřídele se třemi vrstvami. Kabely v kabelovém kompartmentu jsou seskupeny do tří fází a tři kabelové terminály v každé skupině jsou distribuovány paralelně a šikmo dolů. Každý kabelový terminál je svisle spojen s linií piloty kabelu a tři kabelové hromady jsou vzájemně rovnoběžné. Uzavřený kompartment má potrubí pro reliéf tlaku.

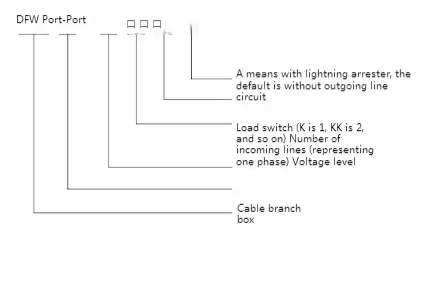

● Význam modelu

● Technický parametr

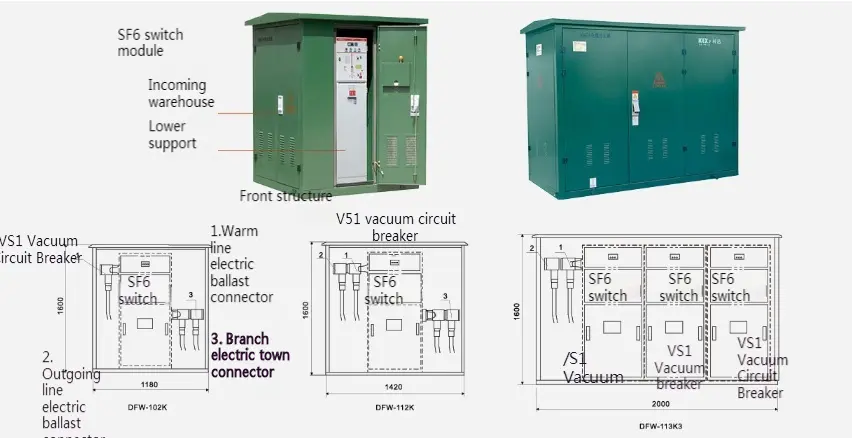

● Obrysový diagram

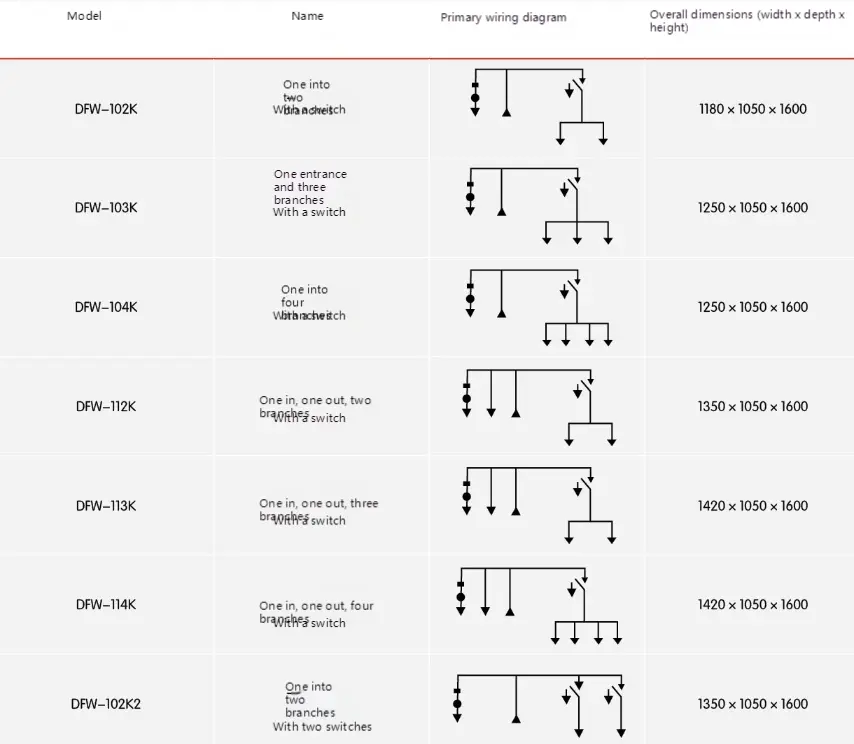

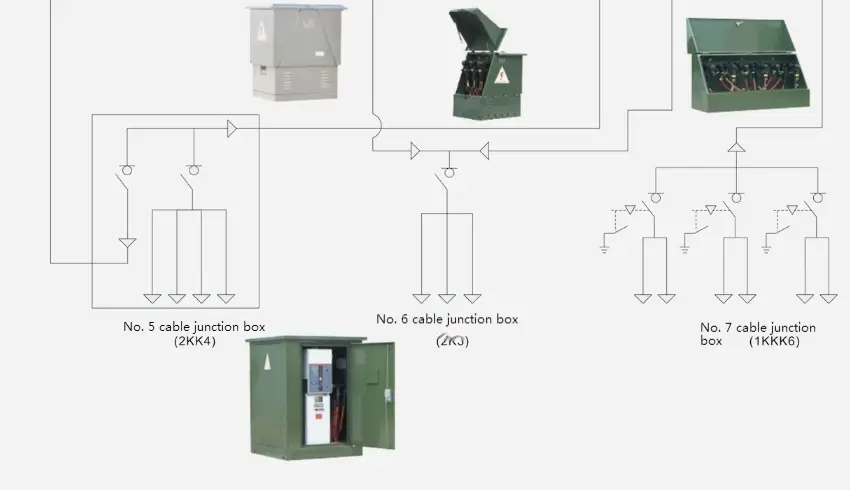

● Typické schéma schématu zapojení

● Schematický diagram větev kabelu s spínačem zatížení SF6

● Pobočka načtení přepínače kabelu s vakuovým zatížením (vakuový jistič)

Přijměte domácí vysoce kvalitní sestavu vakuového přepínače, chytře oddělujte levé a pravé příchozí a odchozí linie, nejmenší strukturální design, nejsilnější konfigurační funkci kabelu a příchozí a odchozí čáry mohou dosáhnout 8 kanálů. Pobočka si zachovává nejen výhody tradičního kopírkového pole, ale má také určité výhody skříně Ring Network, takže je to ideální vybavení pro rekonstrukci městské sítě. Malá velikost, bez údržby, dobrá technická ekonomika, vysoká spolehlivost, jednoduchá instalace a pohodlné použití. Kabelová větev s vakuovým zatížením (vakuový jistič) se charakterizuje v tom, že v krabici jsou tři kompartmenty, z nichž jeden je utěsněn a provozní mechanismus spínače zatížení je umístěn přímo před větvenou box, což může realizovat manuální nebo elektrickou provoz. V kabelovém kompartmentu jsou kabelové sázky a kabelové terminály a kabelové terminály jsou spojeny s přepínačem zatížení. Kabelové kompartmenty mohou být chráněny pojistkami, pokud je to vyžadováno návrhovým schématem, a schéma návrhu je diverzifikováno, což může realizovat funkce telemetrie, dálkového ovládání a vzdálené komunikace.

◆ Technický parametr

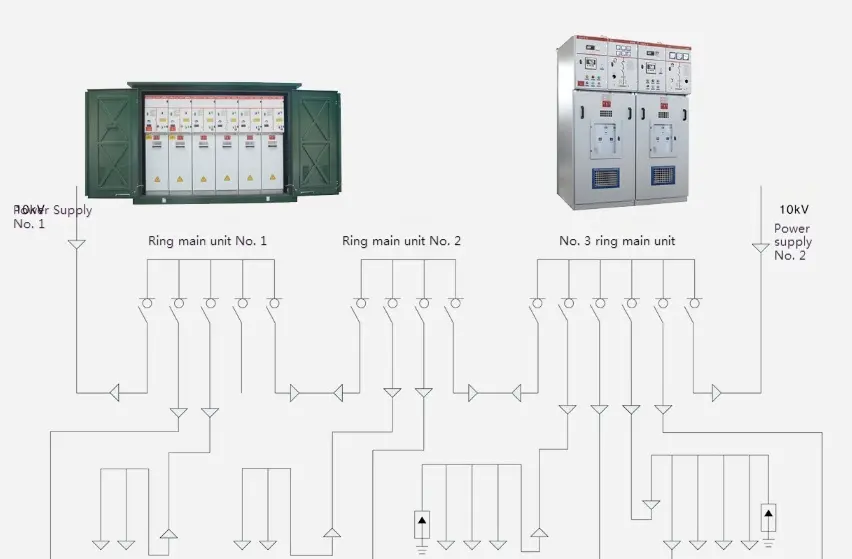

● Typické diagram primárního systému
