Rozvodna amerického typu uzavřená

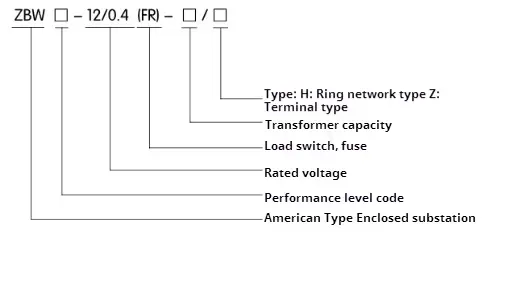

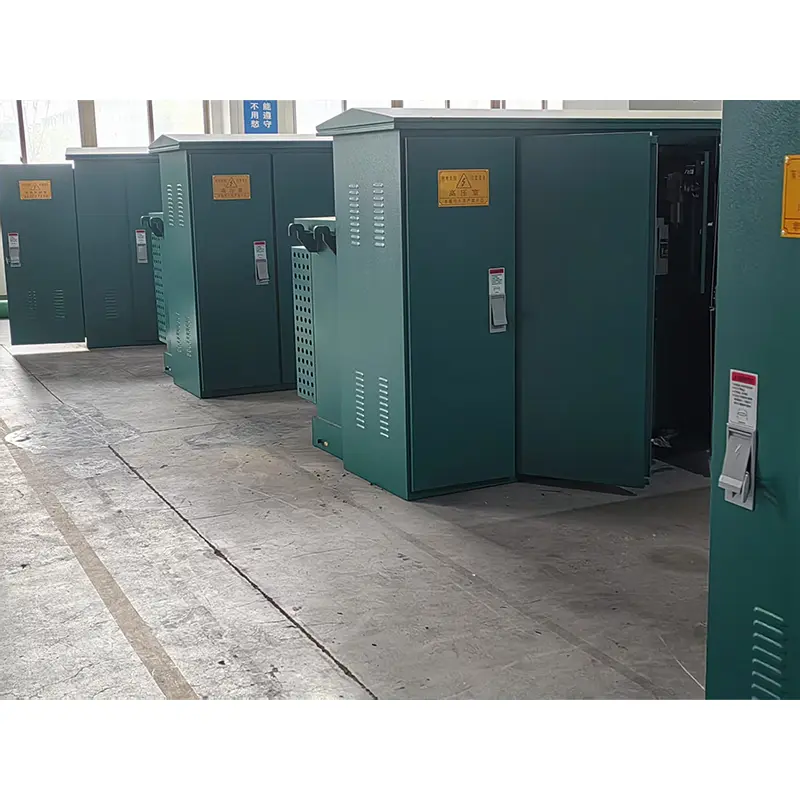

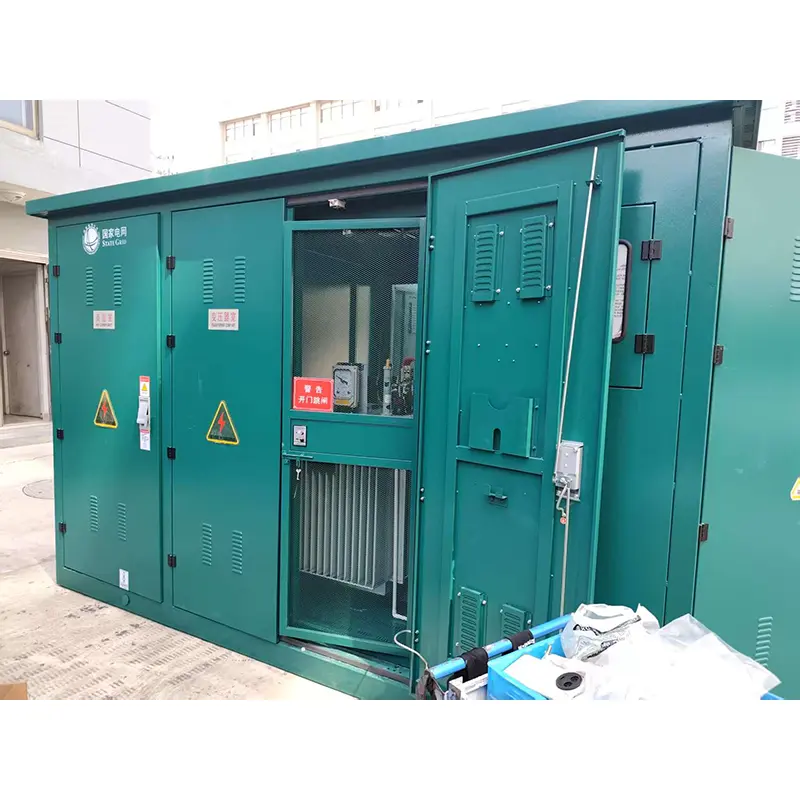

● Model Význam významu typu typu ZBW-12 Uzavřená rozvodna

● Charakteristika struktury rozvodny amerického typu uzavřená

1. Americký typ uzavřená rozvodna přijímá kompaktní strukturu, malý objem, pouze asi 1/3 ~ 1,5 domácího evropského transformátoru krabic se stejnou kapacitou, což výrazně snižuje podlahový prostor.

2. Plně uzavřená a plně izolovaná struktura, není potřeba žádná izolační vzdálenost a je spolehlivě chráněna osobní bezpečnost.

3. Americký typ uzavřené rozvodny pomocí vysokopěťového zapojení pro kruhovou síť i terminál s flexibilním režimem napájení a vysokou spolehlivostí.

4. Vynikající výkon transformátoru: nízká ztráta, nízký šum a nárůst nízké teploty; Silná kapacita přetížení, odpor zkratu a odolnost proti nárazu.

5. Splňte všechny druhy požadavků na přehled o nízkých napětích, které lze vybrat podle schématu nebo navržené sami;

6. Existují dva typy kabelových hlav: loketní zástrčka 200A a 600 konektor pevného kabelu typu „T“, které mohou být vybaveny plně izolovaným občerstvením oxidu zinečnatého. Hlava kabelu 200A může být připojena a odpojena se zatížením a může také hrát roli izolačního spínače.

● Pojistka

Strana vysokého napětí uzavřené rozvodny amerického typu je opatřena s ochranou celého rozsahu sériovou připojením pojistky na ochranu zálohy a pojistky, což je v zásadě jednoduché, ekonomické a spolehlivé; Pojistka ochrany proti zálohování je olej-ponořená vysokopěťová pojistka omezující proud s velkou lámací kapacitou. Pouze tehdy, když transformátor selže interně, je pojistka plug-in vybavena dvojitě citlivou pojistkou, která může poskytnout dvojitou ochranu proudu a teploty. Po vyfouknuté pojistce s dvojitou citlivou lze na místě snadno vyměnit pojistkové jádro.

● Struktura a provozní sekvence

1. Rozložení

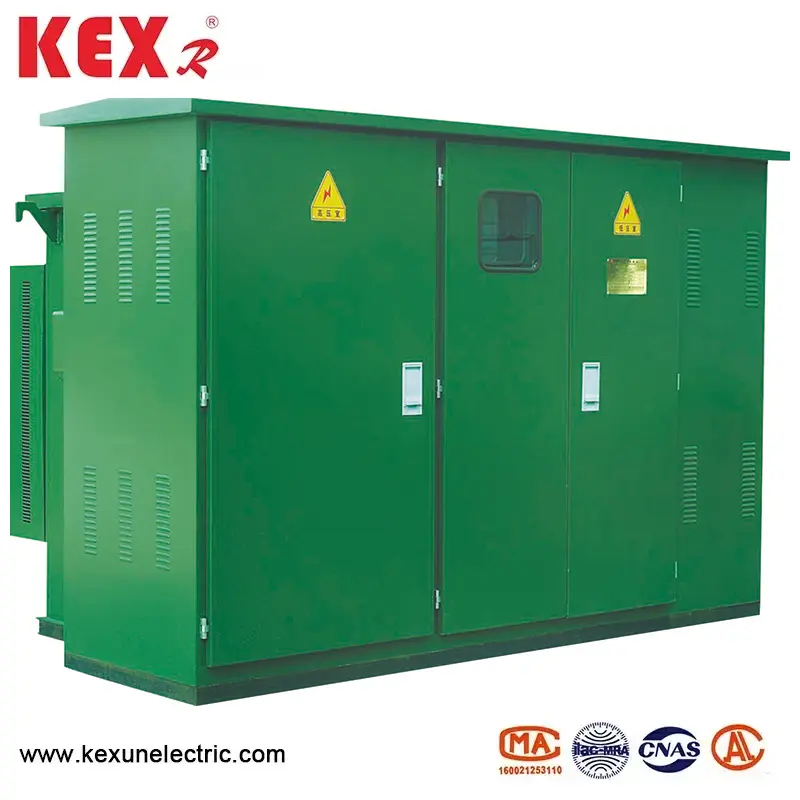

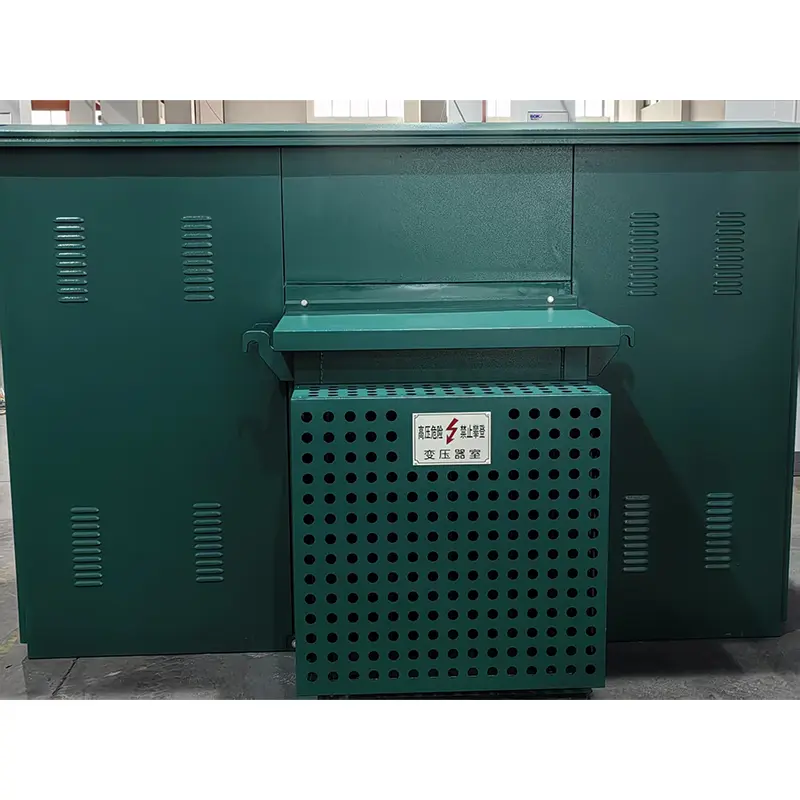

Pro tvar a strukturu 10KV ZBW-12 uzavřenou rozvodnou amerického typu viz obrázek 2 a obrázek 3. Olejová nádrž je rozdělena do dvou částí: Horní část je vysokopěťová olejová nádrž a spodní část je nádrž na transformátor. Obě části jsou pouze elektricky připojené, ale olej je blokován. Schematický diagram je znázorněn na obrázku 1, ve kterém řádky „I“ a „I“ jsou podavače sítě smyček, „LL“ větve jsou větve transformátoru a „V“ je nízkonapěťový výstup. Rozvodna může být použita jak v systému napájení sítě Ring Network, tak v systému terminálu a konverze je velmi pohodlná. Síť linky a větev „Lⅲ“ se přepíná pomocí spínače zatížení prstencové sítě. Současně je příchozí terminál vysokopěťové strany transformátoru vybaven pojistkami zálohování a plug-in pojistky, aby se chránila porucha zkratu a přetížení a ochrana předběžné činnosti větve. Současně lze také nainstalovat vysoce napěťové zobrazovací zařízení a zatčení blesku. Nízkonapěťový konec transformátoru je na výstupu po průchodu měřičem a jističem s nízkým napětím.

● Rozměry a hmotnost uzavřené rozvodny amerického typu ZBW-12

2. Záložní pojistka na ochranu proti zálohování

Je připojen v sérii s pojistkou plug-in v větvi transformátoru (viz R1 a R2 na obrázku 2) za vzniku pojistky na ochranu plného dosahu. Fouká pouze tehdy, když uvnitř rozvodny dojde k chybě zkratu, takže pravděpodobnost foukání je velmi nízká. Nainstaluje se v horní olejové nádrži a olejová nádrž je třeba otevřít, pokud má být aktualizována.

3. Pojistka plug-in

◆ Jeho jádro tání má duální citlivost (teplota a proud), tj. Roztaví se, když selže strana zátěže (přetížení nebo nadměrná teplota). Pojistka pro pojistku a záložní pojistky se používají v sérii, která může chránit celý rozsah od malého proudu (několikrát v) po velký proud (několik desítek kiloamperů), a maximální rozbitý proud je 50ka.

◆ Přiměřené přizpůsobení záložní pojistky a pojistky plug-in přímo ovlivňuje výkon celé rozvodny. Najdete v následující tabulce část pokynů pro výběr pojistky v 10KV americkém typu uzavřené rozvodny pouze pro informaci. Poznámka: Není vhodná pro jiné typy rozvodů.
