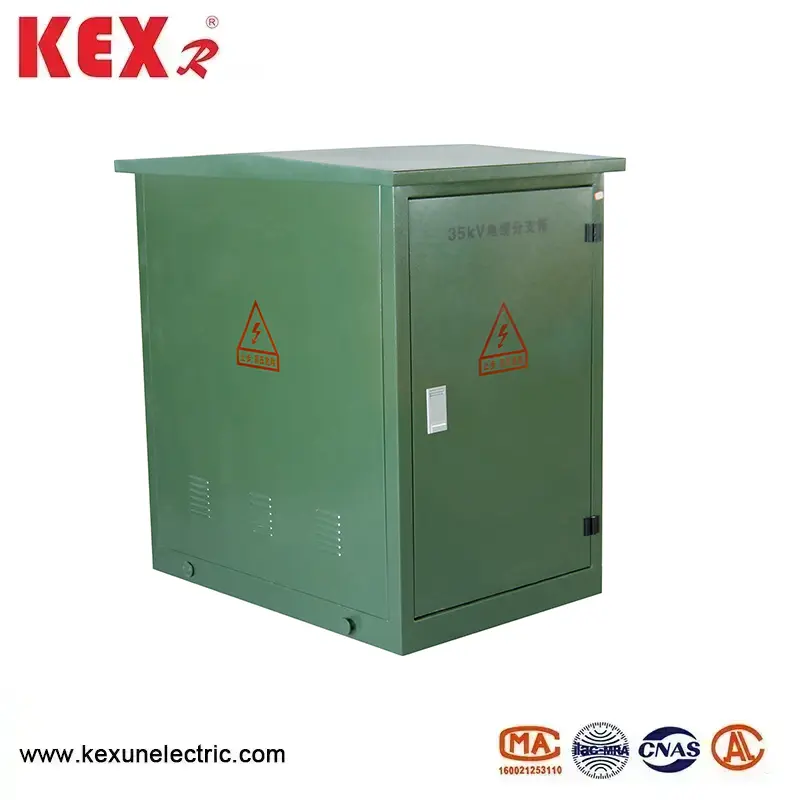

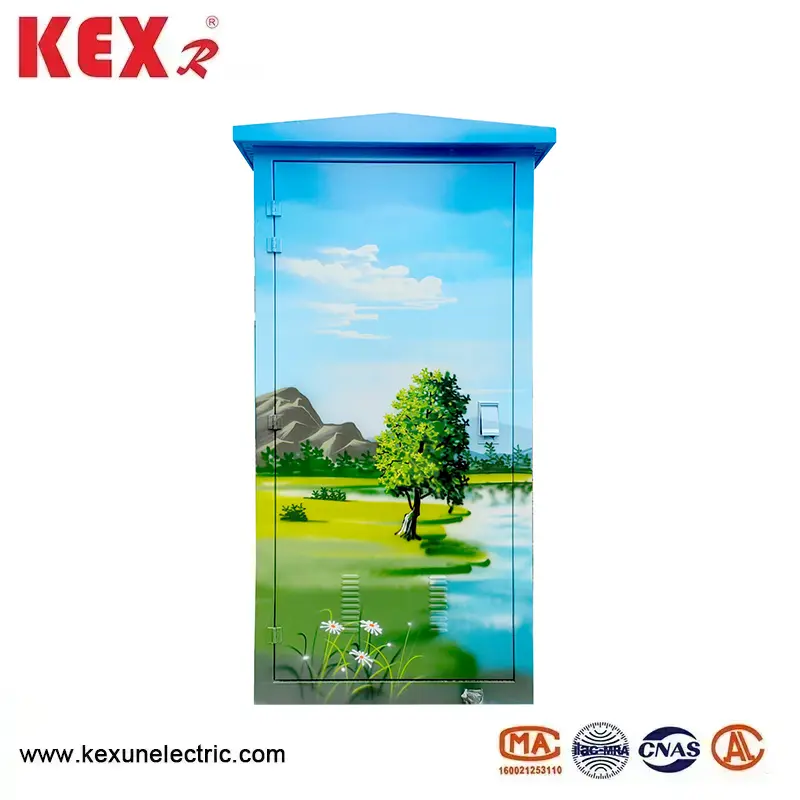

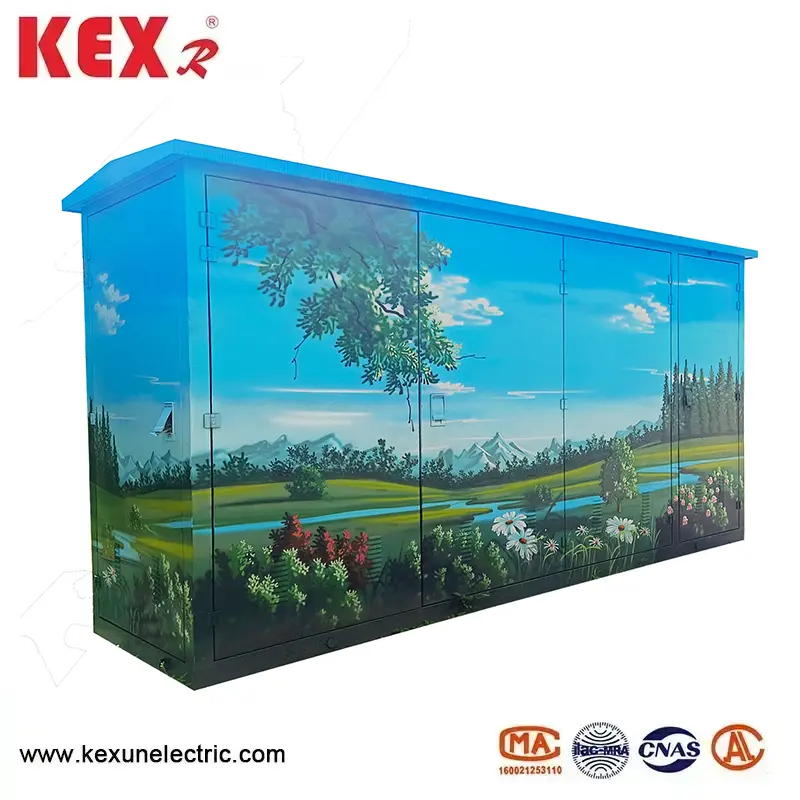

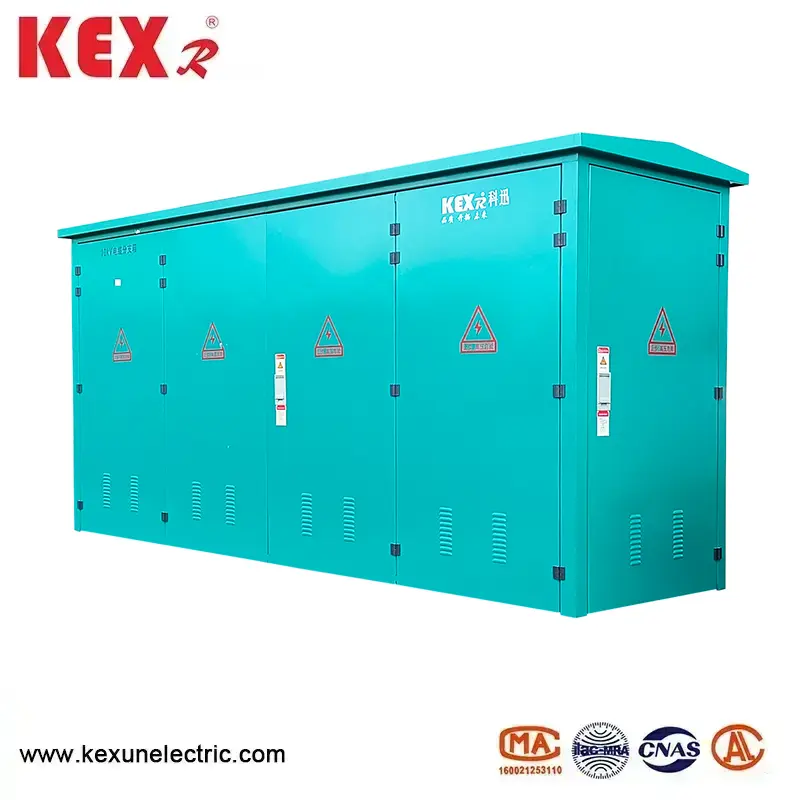

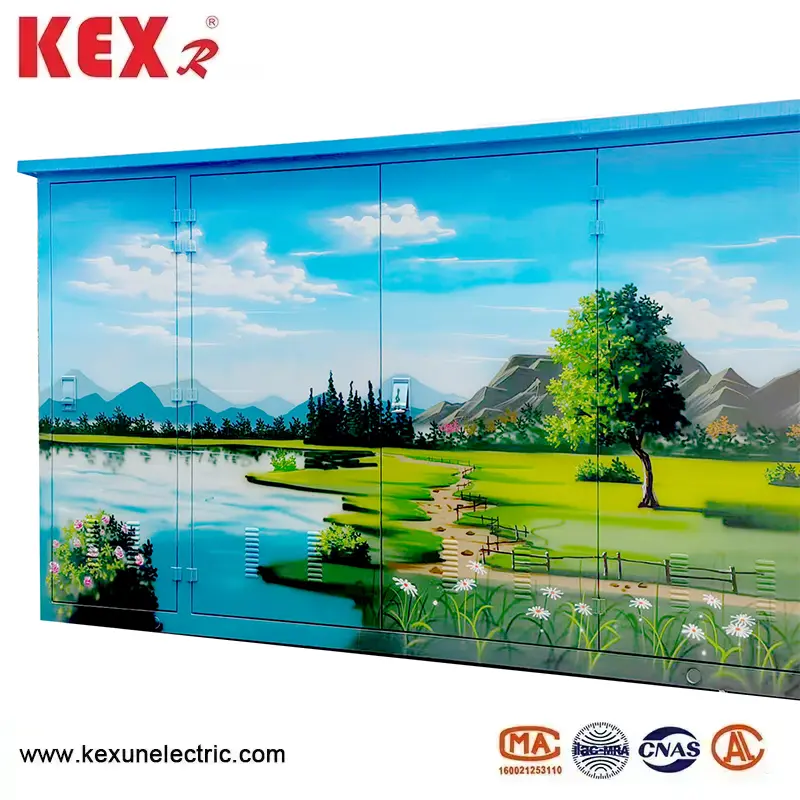

35KV kabelová spojovací skříňka

○ Hlavní funkce krabice pro kabelové spojení 35 kV

▶ Jmenovité napětí: 35 kV (v souladu s normami IEC 62271-200 a GB/T 11022).

▶ Plná izolace a plné těsnění: je přijata pevná izolace (jako je epoxidová pryskyřice a silikonová guma) nebo izolace plynu SF6 a neexistuje žádný holý vodič, s ochrannou stupeň IP65/IP67.

▶ Technologie evropského plug-in: Standardní stíněné konektory kabelu plug-in (podpora živého provozu (vyžaduje se speciální nástroje).

▶ Modulární design: Příchozí a odchozí linie mohou být flexibilně rozšířeny (například 1 in, 3 out, 2 in a 4 out).

▶ Inteligentní výběr: Inteligentní indikátor, senzor teploty, DTU (distribuční terminál) lze integrovat.

○ Typické strukturální složení 35 kV kabelové krabice

▶ Box

Kompozitní materiál z nerezové oceli /SMC je odolný vůči korozi a je vhodný pro venkovní použití (-40 ℃ ~+70 ℃).

▶ Izolovaný autobus

Měď nebo hliníkový vodič, silikonová guma /izolace EPDM, výkonové frekvence vydrží napětí ≥ 70 kV, bleskový impuls 170 kV.

▶ Kabelový konektor

35KV stíněné konektory plug-in (jako je typ T a typ lokte) s testovacími body (volitelné).

▶ Ochranné zařízení

Lze vybrat pásmo, indikátor poruchy zkratu, zkratky poruchy a živý displej.

▶ Uzemňovací systém

Krabice a vrstva stínění kabelu jsou spolehlivě uzemněny (uzemňovací odpor ≤4Ω).

○ 35KV Instalace a údržba kabelového spojovacího boxu

 ◆ Požadavky na instalaci

Odivování a řezání kabelů: Přesně shodujte specifikace kloubů (chyba 1 mm), aby nedošlo k poškození izolační vrstvy.

▶ Instalace konektoru: Vyčistěte kontaktní plochu a naneste silikonový tuk, abyste zabránili oxidaci. Utáhněte se točivým momentem (například T-kloub potřebuje 35 ~ 40n m).

▶ Uzemnění: Box a kabelový štít musí být spolehlivě uzemněn (uzemňovací odpor ≤4Ω).

◆ Bezpečný provoz

▶ Zkontrolujte elektřinu po selhání napájení a při provozu noste izolační rukavice a brýle.

▶ Před připojením a odpojením konektoru se ujistěte, že uzemňovací spínač je uzavřen (pokud existuje).

◆ Návrh na údržbu

▶ Roční inspekce: měření infračervené teploty (zaměření na monitorování zvyšování teploty kloubů).

▶ Inspekce těsnění: Vyměňte těsnicí kroužek jednou za pět let (odolnost proti vlhkosti a prachu).

▶ Izolační test: Proveďte test napětí vydržet každé 3 roky.

● Technický parametr 35 kV evropského typu kabelové křižovatky

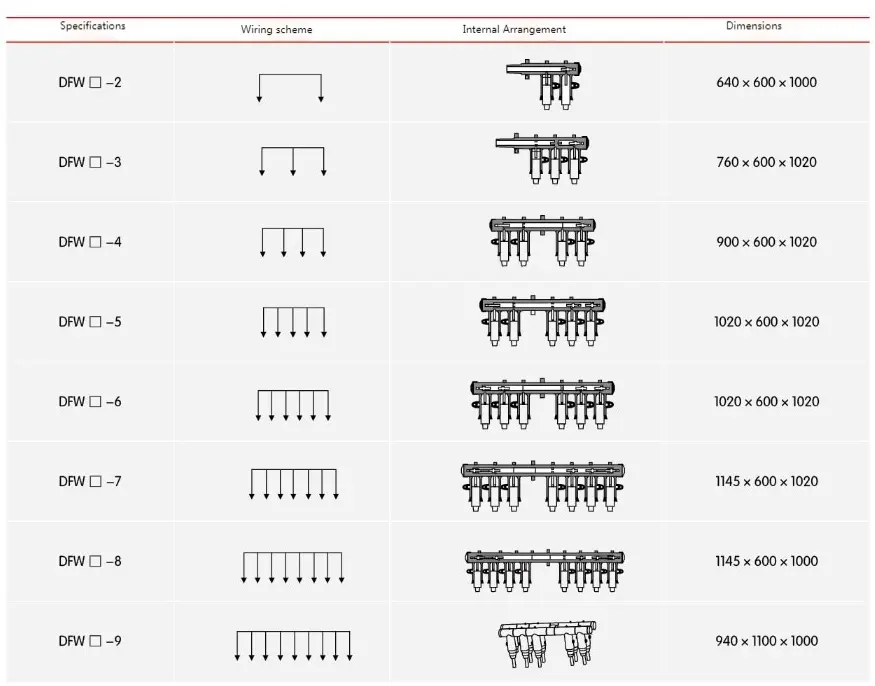

● 35KV Evropský typ kabelové křižovatky Popis objednávky
