Políčko se rozdělení kabelu 24 kV

Rozštěpovací skříňka 24 kV speciálně produkovaná Kexun v továrně na Čína je zařízení pro klepání kabelu pro střední distribuční systém středního napětí, který je vhodný pro úroveň 24 kV napětí (nejvyšší pracovní napětí je 26 kV), přijímá evropské standardní design (IEC, din atd.)
Model: 24 kV
Značka : Kexr

● Základní vlastnosti rozdělení kabelu 24 kV

▶ Stupeň napětí: 24 kV rozdělení kabelu Jmenovité napětí je 24 kV (odpovídá standardu IEC 62271-200 nebo GB/T 11022).

▶ Plně izolované těsnění: Živé části jsou izolovány pevnou izolací nebo plynem SF6, bez exponovaného vodiče, odolných proti prachu a vodotěsné (IP65/IP67).

▶ Technologie plug-in v evropském stylu: T-typ T-typu nebo loketního typu stíněných kabelových konektorů jsou standardní a je podporováno živé plug-in (je vyžadováno speciální nástroje).

▶ Modulární expanze: Standardní jednotky (například 1 in, 4 out, 2 in a 6 out) lze flexibilně kombinovat, aby podporoval pozdější rozšíření kapacity.



● Rozdělení kabelu 24 kV Typická struktura

▶ Box je vyroben z nerezové oceli /SMC, což je korozivní a venkovní design (-40 ℃ ~+70 ℃).

▶ Izolovaná sběrnice je vyrobena z mědi nebo hliníku, zabalená izolační vrstvou silikonové gumy /EPDM a úroveň izolace je ≥ 50 kV (výkonová frekvence vydrží napětí).

▶ Kabelový konektor

24KV stíněný konektor plug-in (jako je typ RIP a izolace EPDM) s testovacím bodem (volitelný).

▶ Ochranné zařízení může být vybaveno indikátorem poruchy zkratu, živým displejem a bleskem.

Uzemňovací box box uzemňovací terminál+kabelový štít uzemnění, uzemňovací odpor ≤4Ω.



● Typické aplikační scénáře rozštěpové skříně 24 kV typické strukturální

▶ Nová energetická elektrárna: Offshore větrná energie 24 kV sběratelská linka klepnutí.

▶ Průmyslový park: Kabelová větev vysokopěťového motoru nebo transformátoru.

▶ Mine/olejové pole: Branch Box 24 kV pro výbuch (ex d iic T4).

▶ Urban vysokopěťová distribuční síť: Alternativní schéma pro kabelovou prstencovou síťovou skříňku (úsporný prostor)



● Pomocí podmínek 24 kV evropského typu kabelové rozdělení kabelu

Okolní teplota 10KV Evropského distribučního kabelu: -30 ~ 40 ℃

Rychlost větru: Ekvivalent 34M/SL a ne více než 700Pal

Vlhkost: Průměrná denní relativní vlhkost není více než 95%

Průměrná měsíční relativní vlhkost není více než 95%

 Shockproof: Horizontální zrychlení není více než 0,4 m/s² a vertikální zrychlení není více než 0,15 m²

Sklon instalace evropského typu distribuce kabelu: Méně než 3

Instalační prostředí: Okolní vzduch by neměl být zjevně znečištěn korozivním, hořlavým plynem, vodní párou atd. A instalační místo by nemělo být násilně vibrováno.



● Technický parametr 24KV Evropského typu kabelového rozdělení kabelu

Jmenovité napětí

24KV

Hodnocený proud

630a

Dynamický stabilní proud

50KA/0,3S

Stabilní proud tepla

20KA/0,3S

1 min pracovní frekvence vydrží napětí

42KV

15 minut DC vydrží napětí

52 kV

Impuls osvětlení vydrží napětí

105KV

Shell IP stupeň

IP33

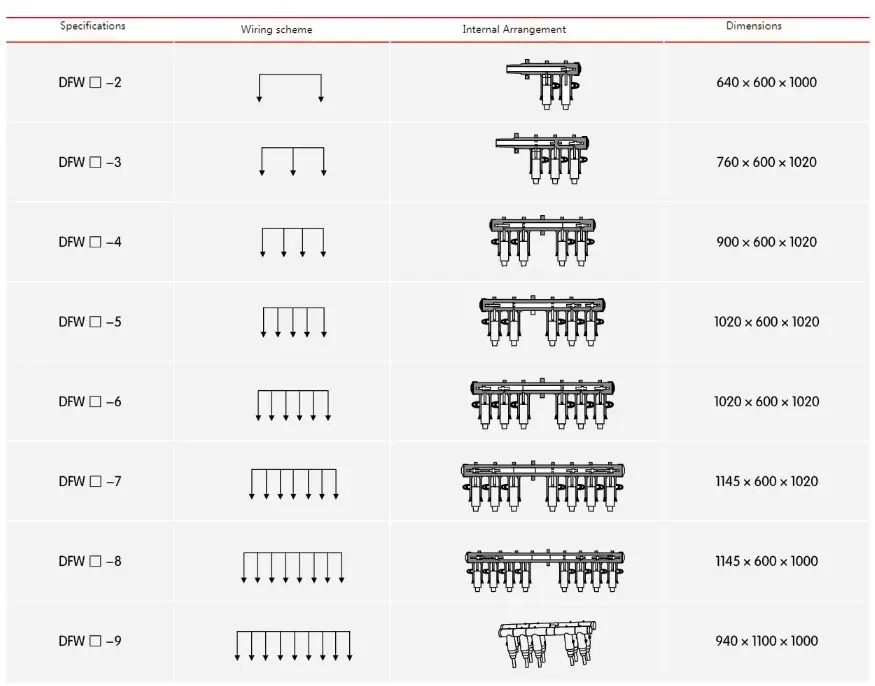

● 24 kV Evropský typ rozdělení kabelu Popis objednávky

24kv Cable Splitting Box
