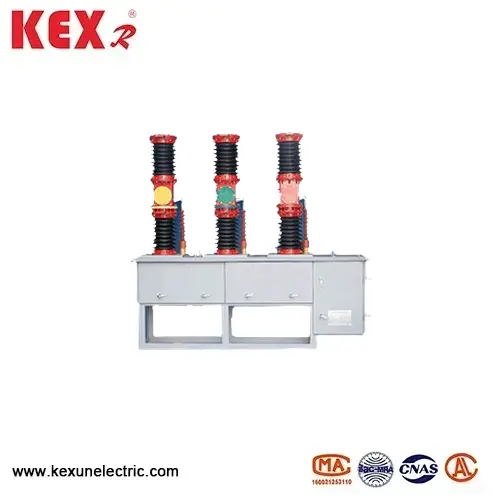

ZW7A Venkovní vysoce napětí AC vakuum

ZW7A Venkovní vysokopěťový střídavý vakuový přepínač vyráběl Kexr, výrobce v Číně, je venkovní vysoce napěťový přerušení vhodný pro 40,5 kV napěťové třídy, která se používá hlavně pro odcházející linii rozvodny a je to, že je pronásledována a je to, že je to, a je to, že je pevnější a je to, a je to, že je pevně a je to, a je to, že je to pevnost a je plnou pevninou a je to, že je plus a je to, že je plus a je to, že je plus a je to, že je plus a je to, že je plnou pevninou a je to, že je pevnější a je plnou pevnost a je to, že je pevnější a je to, že je pevnější a je v inteligenci a je to, že je pronásledována a je to, že je pevně a je to pronásledovanou. prostředí.
Model: ZW7A-40.5
Značka ： Kexr

Odeslat dotaz

Popis výrobku

● ZW7A Venkovní vysoce napětí AC vakuové přerušení produktů

◆ Návrh vysokého napětí

Hodnocené napětí venkovního napětí AC vakuového vakuového přerušení ZW7A je 40,5 kV, což je vhodné pro 35 kV energetické systémy (jako jsou větrné a fotovoltaické posilovací stanice). Vakuová oblouková technologie, žádná olej, žádná SF, ochrana životního prostředí a bez údržby.

◆ Venkovní plně zapečetěná struktura

ZW7A venkovní vysokopěťové vakuové vakuové přerušení přijímá silikonový gumový rukáv, UV rezistentní, anti-fouling, ochrannou třídu IP67 (pracho odolný a vodotěsný). Pevný těsnicí pól (volitelný): Epoxidová pryskyřice se nalije, aby se zvýšila izolační výkon, který je vhodný pro vysokou vlhkost a oblasti solné mlhy.

◆ Inteligentní kontrola (volitelné)

Ochranné zařízení založené na mikropočítačových zařízeních: Podporuje nadproud, rychlou přestávku a nulovou ochranu sekvence. Automatické sklonění (nastavitelné po dobu 1 ~ 3krát) pro zlepšení spolehlivosti napájení. Komunikační rozhraní: ZW7A Venkovní vysokopěťové střídavé vakuové vakuové přerušení podporuje 4G/GPRS a RS485 a spojují se se systémem SCADA.

◆ Provozní mechanismus s vysokou spolehlivostí

Mechanismus skladování energie (elektrický+manuální provoz):

Skladování elektrické energie: DC220V/AC220V Volitelné. Ruční uvolňování brzd: Mechanické zakopnutí v případě nouze. Mechanický život: ≥ 10 000krát, elektrická životnost ≥ 5 000krát (jmenovitý proud)

● Typické aplikační scénáře ZW7A venkovní vysokopěťové vakuové vakuové přerušení

◆ Rozvodna 35 kV: ZW7A Venkovní vysokopěťové střídavé vakuové přerušení je vhodné pro odchozí jistič a ochranu sekcí.

◆ Nová výroba energie energie: přepínače větrný energie a fotovoltaické posilovací stanice připojené k mřížce.

◆ Průmyslové a těžební podniky: Ochrana velkých vysokopěťových motorů a transformátorů.

◆ Přístroj pro elektrickou trakci železniční trakce: Distribuční systém 35 kV elektrifikované železnice.

● Technické parametry venkovního napětí ZW7A Venkovní vakuové vakuové přerušení

Číslo	Položka		Jednotka	Data
1	Jmenovité napětí		KV	40.5
2	Hodnocená frekvence		HZ	1250，1600,2000
3	Hodnocený proud		A	20，25,31,5
4	Hodnocení zkratového rozbitého proudu		The	50,63,80
5	Hodnocené odolat proudu (vrchol)			20，25,31,5
6	Ohodnoceno krátkodobé odolat proudu			31.5
7	Hodnocený uzavírací proud zkratu			80
8	Jmenovitá provozní sekvence			O-0.3S-CO-180S-CO
9	Mechanický život		Čas	10000
10	Ohodnocené doba přerušení proudu zkratu		Čas	20
11	1 min pracovní frekvence vydrží napětí	(mokrý) fáze do fáze/půdy	KV	80
11	1 min pracovní frekvence vydrží napětí	(suchá) fáze do fáze/půdy	KV	95
12	Impuls osvětlení vydrží fázi napětí na fázi/půdu		KV	180
13	Přípustná tloušťka opotřebení dynamických a statických kontaktů		mm	3
14	Čistá hmotnost		kg	Asi 600
15	Kontaktní vzdálenost		mm	22 ± 2
16	Kontaktní tah kontaktu		mm	4 ± 1
17	Průměrná rychlost otevření		paní	1,3 ~ 1,8
18	Průměrná zavírací rychlost		paní	1,0 ~ 1,7
19	Kontaktní uzavření času odrazu		paní	≤ 3
20	Synchronizace třífázového otevírání a zavírání		paní	≤ 3
21	Odolnost proti hlavnímu obvodu		dítě	≤ 100
22	Uzavírací doba		paní	≤ 150
23	Otevírací doba		paní	≤ 60
