Rozvodna městské distribuce

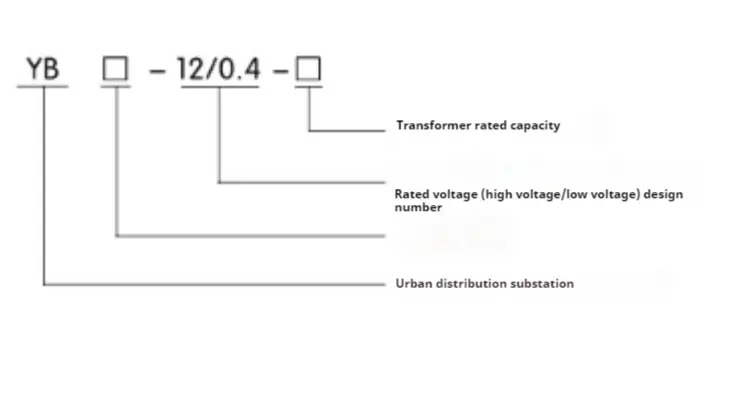

● Význam modelu

● Zavedení produktu typu YB-12 typu rozvodny městské distribuce

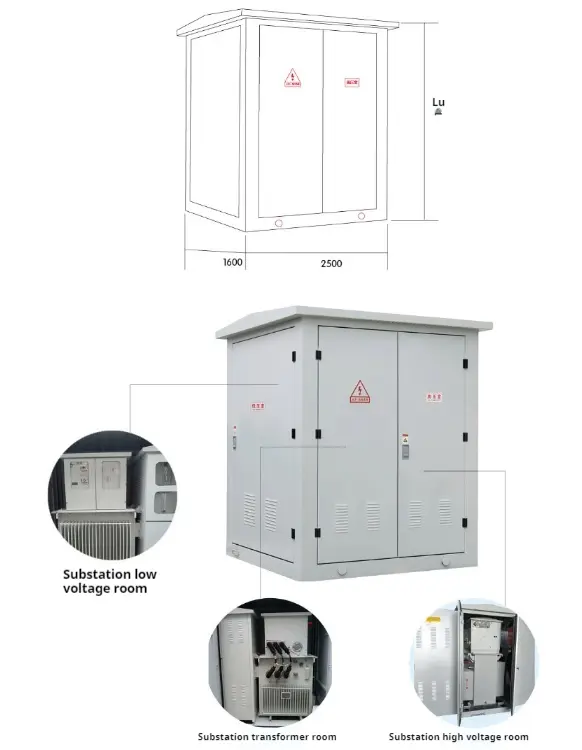

◆ Integrální struktura

Rozvodna městské distribuce rozdělena hlavně do tří částí: místnost s vysokým napětím, transformátorová místnost a nízkonapěťová přepínací místnost, která může být přepravována samostatně.

Rozvodna přijímá jedinečný návrh rozptylu tepla ve velkém cyklu, aby byla zajištěna hladina zvýšení teploty produktu a samostatné utěsnění mezi místnostmi nebude tvořit výměnu tepla mezi pokoji.

Shell městské distribuční rozvodny je vyrobena z vysoce kvalitní desky z nerezové oceli.

Všechny části struktury ocelové desky podstoupily speciální ošetření proti korozi a struktura desky z nerezové oceli má silnou odolnost proti korozi a dobrou mechanickou pevnost.

Rozhraní THS může být přímo nainstalována v interiéru bez dalšího nadace budovy, což šetří náklady a prostor a je vhodné pro instalaci.

◆ Vysokotlaká komora SF6 Plyn-naplněná rozváděč plyn nezávisle vyvinutý naší společností je přijat pro vysoké napětí a veškerý rozváděč a přípojnice jsou utěsněny v uzavřené krabici z nerezové oceli bez exponovaného nabitého těla venku. Bezpečný provoz a vysoká spolehlivost; Plně modulární design, všechny moduly si mohou realizovat režim připojení vedlejších vývodů a nejvyšší expanze podle požadavků na spotřebu energie a splnit potřeby schématu napájení v maximální míře.

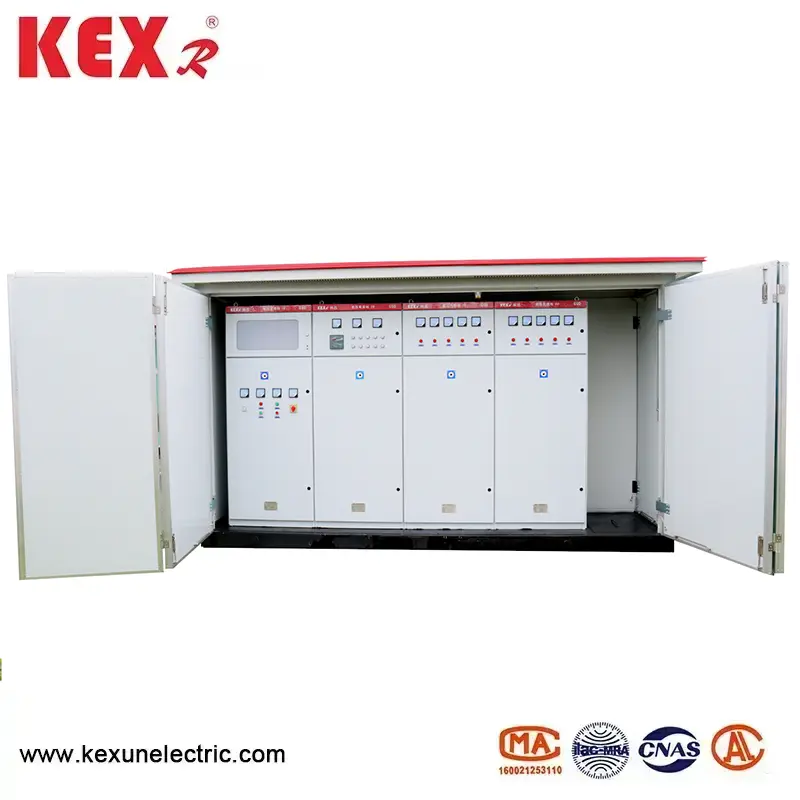

◆ Nízkotlaká komora Vstupní boční a výstupní čáry s nízkým napětím jsou vyrobeny z nových jističů z kusů, které jsou malé velikosti, bez oblouku a snadno vyměnitelné. Multifunkční inteligentní komplexní ovladač ochrany a nové integrované zařízení pro kompenzaci výkonu reaktivního výkonu.

◆ Transformátorová místnost Transformátor je plně izolován epoxidovou pryskyřicí a hladina izolace a tepelného odolnosti je F a transformátor nemá žádné materiály podporující spalování a nevytváří žádný plyn ani jiné meziprodukty, které během provozu nepřispívají k prostředí, takže během provozu má charakteristiku dobrého úspory energie a ochrany energie a energii.

◆ Interní připojení Transformátor napětí a čínský pevný spínač jsou spojeny pevným izolovaným kabelovým příslušenstvím společnosti, které jsou bezpečné, spolehlivé a plně izolované.

● Vysokotlaká strana

Vysoké napětí inteligentní integrované rozvodny je obecně chráněno elektrickým zařízením kombinací přepínače zatížení. Poté, co je pojistka foukána v jedné fázi, třífázové výlety. Přepínač zatížení lze vybrat ze stlačeného vzduchu, vakua, síry hexafluoridu atd. A operační mechanismus lze distribuovat pro realizaci automatické upgrade. Pojistka je pojistka omezujícího proud s vysokým napětím s útočníkem, který má spolehlivou akci a velkou lámací kapacitu. Hlavní technické parametry najdete v níže uvedené tabulce. U transformátorů nad 800 kVA lze pro ochranu vybrat jističe vakuových obvodů, jako jsou Zn12, Zn28 a VS1.

● Strana nízkého tlaku

Hlavní spínač na straně nízkého napětí přijímá univerzální nebo inteligentní jistič pro selektivní ochranu; Výstupní spínač přijímá nový typ plastového spínače skořepiny s malým objemem a krátkým obloukem až do 30 obvodů; Inteligentní automatické sledování reaktivního zařízení pro kompenzaci výkonu má stykač a bezkontaktní režimy přepínání pro uživatele.

● Transformátor rozvodny městské distribuce

Inteligentní integrovaná rozvodna přijímá nízkou ztrátu, plně uzavřené transformátory řady S9, S10 a S11, plně uzavřené transformátory řady S9, S10 a S11, a může si také vybrat transformátory suchého typu šetrné k nově nebo nomexu. Spodní část je vybavena vozíkem a transformátory mohou snadno vstoupit a vystoupit.

◆ Technické parametry přepínače zatížení

◆ Technické parametry pojistky s vysokým napětím

◆ Technické parametry jističe s nízkým napětím

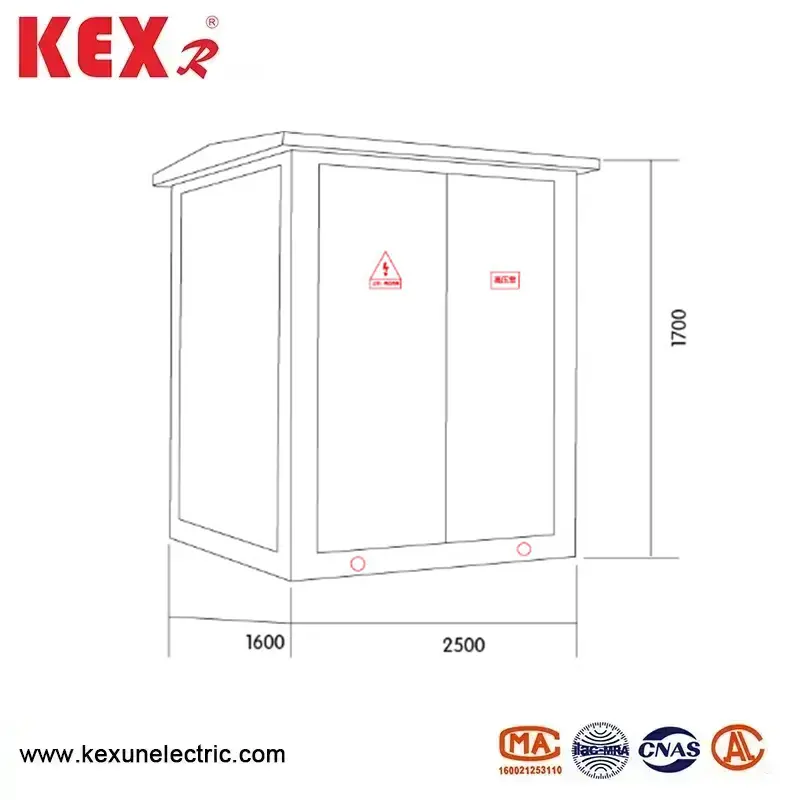

● Dimenze rozvržení
