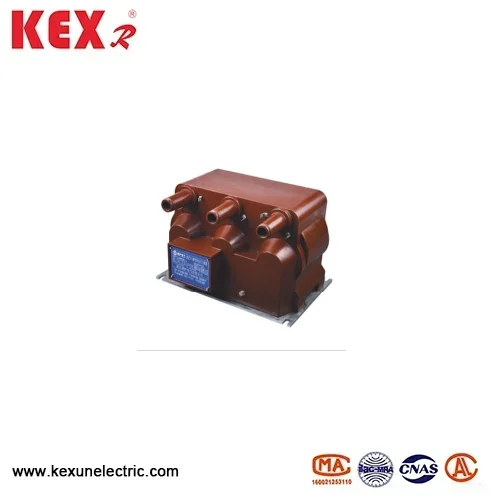

Vnitřní potenciální transformátor
Transformátor JSZY-10R typu Indoor Potention Transformer je zařízení produkované China Factory Kexun, které je vhodné pro neutrální uzemněný/malý proudový uzemňovací systém a má funkce měření, ochrany a monitorování izolace.
Model: JSZY-10R
Značka ： Kexr
Model: JSZY-10R
Značka ： Kexr
● Rozklad modelu transformátoru vnitřního potenciálu:
JSZ: 3-fázové epoxidové obsazení VT.
Y: se zbytkovým napětím navíjejícím napětím.
10: Jmenovité napětí 10 kV
R: Speciální návrhový kód transformátoru vnitřního potenciálu (obvykle označující vylepšenou/speciální funkci)
● Strukturální charakteristika transformátoru typu vnitřního potenciálu
▶ Izolační systém: Transformátor typu JSzy-10R přijímá vakuovou epoxidovou pryskyřici (proces APG)
▶ Úplně uzavřený design odolný proti vlhkosti (ochrana IP54)
Konfigurace vinutí:
Hlavní vinutí: Y Connection. Pomocné vinutí: Otevřený trojúhelník.
● JSZY-10R Typ Indoor Potence Transformer Technical Data
|
Typ |
Hodnocené rádiové napětí （KV） |
Kombinace třídy |
Třída přesnosti a jmenovitá výstup 0,2 0,5 3p |
Omezující tepelný výstup Sekundárního vinutí |
||
|
JSZY-10R |
10/√3/0,1/√3 |
0,2 0,5 3 |
15 |
30 |
50 (100) |
300 |
|
Szy-6r |
10/√3/0,1/√3 |
|||||
|
JSZY-10R |
10/√3/0,1/√3 |
0,2 0,5 3 |
15 |
30 |
50 (100) |
Maximální výstup 300 |
|
Szy-6r |
10/√3/0,1/√3 |
|||||

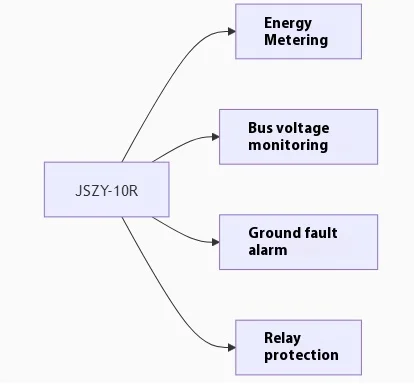

● JSZY-10R Typ vnitřního potenciálního transformátoru Typické aplikace aplikací

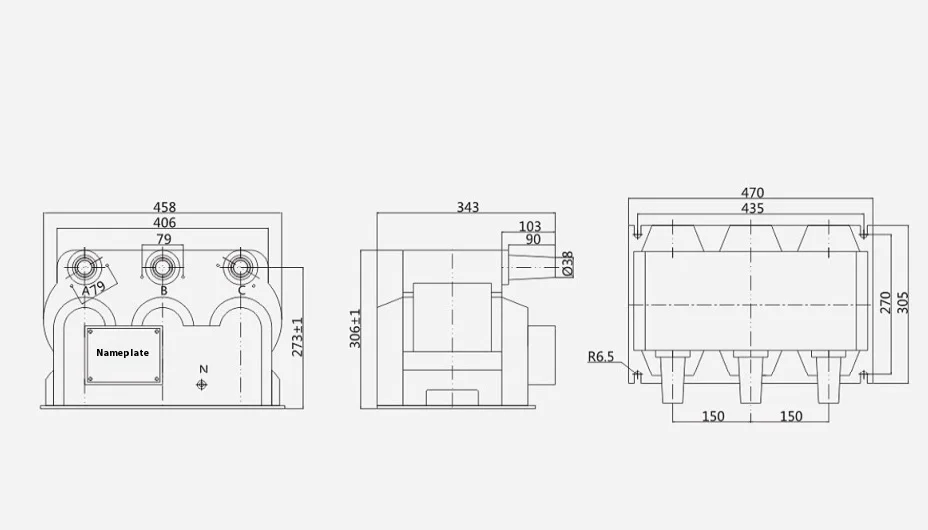

● Celkové rozměry vnitřního transformátoru typu JSzy-10R
