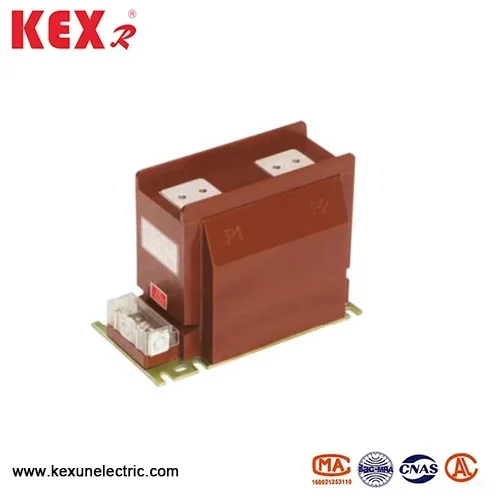

Zůstatek základního transformátoru s naplněnou plynem

● Rozlišení modelu rozlišení plynového kabinetu jádra rovnováhy proudu transformátoru:

L: Aktuální transformátor

ZZ: Typ příspěvku

B: Vinutí s fázích ochrany

J: Posílená izolace 9: Návrh sériového čísla

12: Hodnocené napětí 12 kV

● Zůstatek základního vyvážení kabinetu plynného proudu Strukturální prvky transformátoru:

 ▶ Izolační režim: epoxidové vakuové lití.

 ▶ Typ instalace: Indoor Fixed Type.

 ▶ Konfigurace vinutí: dvojité vinutí (měření+ochrana)

 ▶ Stupeň pro ochranu: IP54 (prachootový a odolnost proti stříkání)

◆ Úroveň izolace úrovně plynu naplněná kabinetu jádrová rovnováha transformátoru:

▶ Výkonná frekvence vydrží napětí: 42 kV/1 min (vydržení frekvence výkonu).

▶ Lightning Impulse: 75KV (vrchol) (Lightning Impulse)

◆ Mechanické charakteristiky plynu naplněného kabinetu Core Balance Transformer: ▶ Instalační metoda: Vertikální nebo horizontální instalace (být označen výrobcem)

terminál

▶ Primární strana: Připojení šroubu M12. Sekundární strana: Terminál 6 mm².

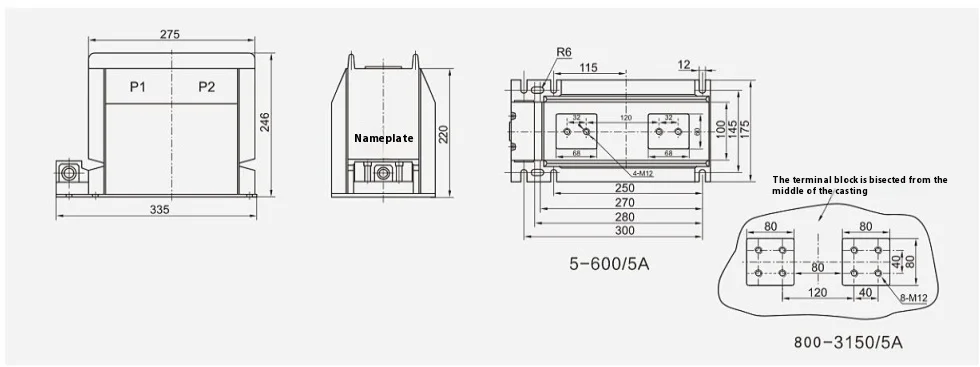

● Celkové rozměry plynu naplněného kabinetu jádra rovnováhy proudu transformátoru
