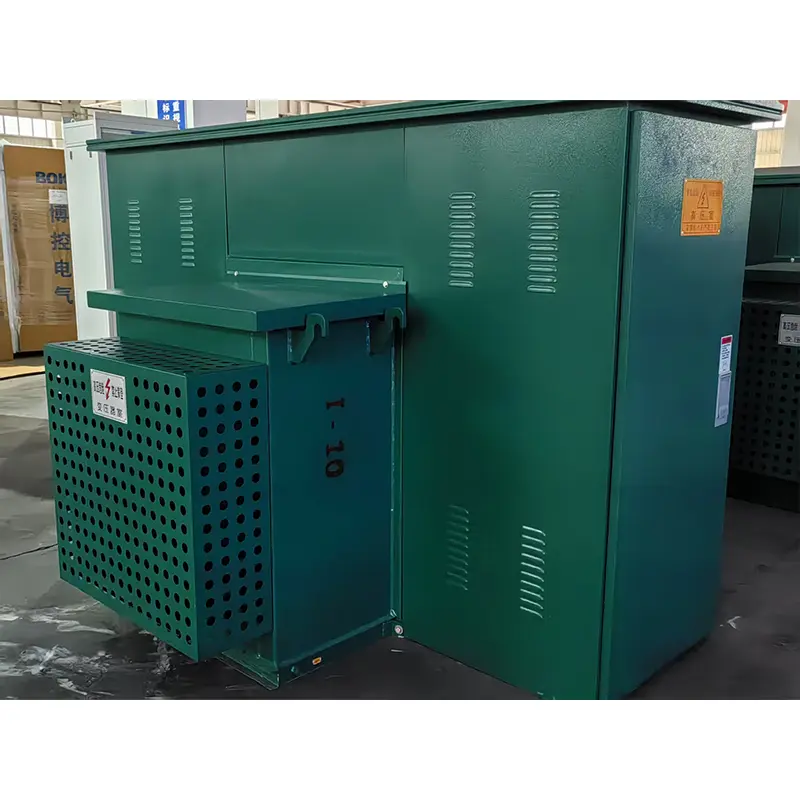

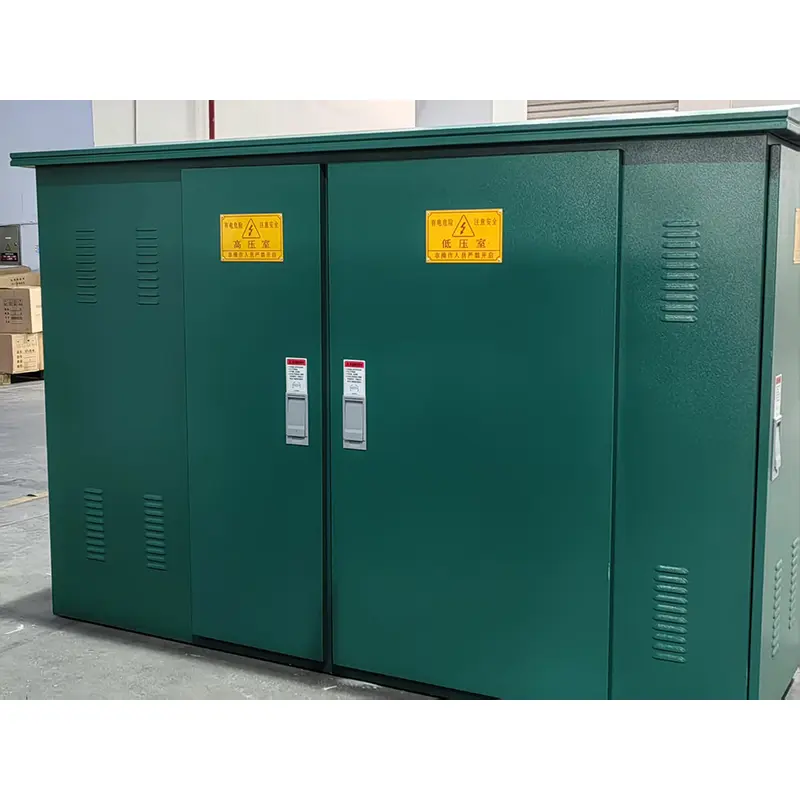

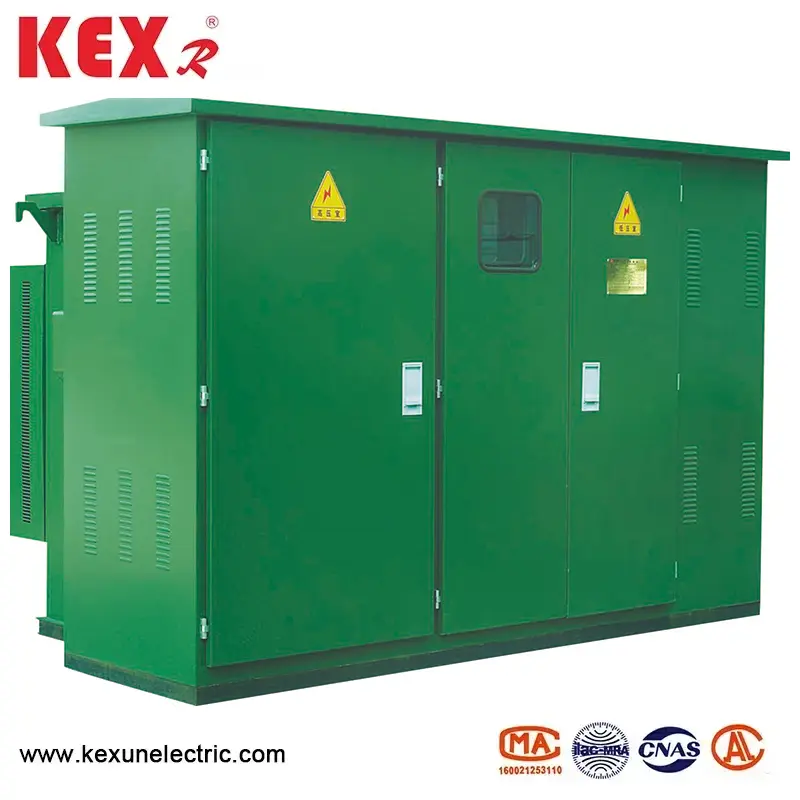

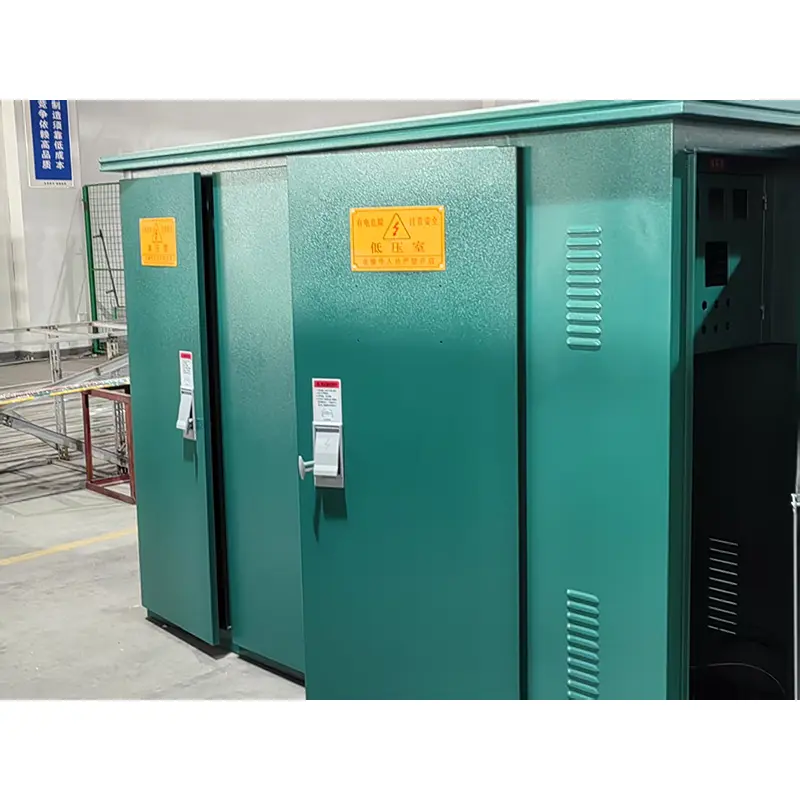

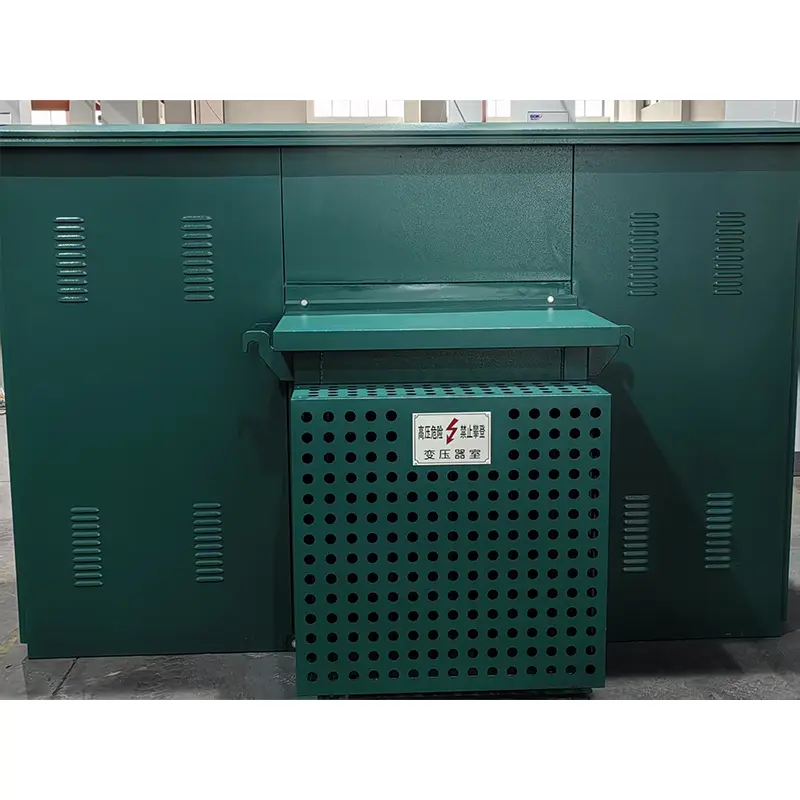

Třífázová rozvodna namontovaná na třífázové podložce amerického typu

Typ typu ZBW-12 Americký typ třífázové podložky namontované na podložce, produkované výrobcem Číny Kexr, je rozvodna s jednoduchou strukturou, malým podlahovým prostorem a silnou izolací, která je vhodná pro jmenovité napětí 10 kV.
Model: ZBW-12
Značka ： Kexr

Odeslat dotaz

Popis výrobku

● Rozvodna třífázové podložky amerického typu pomocí podmínek

◆ Teplota okolního okolí: Okolní teplota kolem třífázové podložky namontované na americkém typu by měla být -30 ~ 40 ℃.

◆ Nadmořská výška: rozvodna třífázové podložky amerického typu by měla být nainstalována pod 4000 metrů;

◆ Rychlost větru: odpovídá 34 m/s (ne více než 700PA);

◆ Vlhkost: Průměrná denní relativní vlhkost není více než 95%; Měsíční hodnota relativní vlhkosti není více než 95%;

◆ Shockproof: Horizontální zrychlení není více než 0,4 m/s²

a vertikální zrychlení není více než 0,15 m/s²

◆ Sklon instalačního místa: Instalační sklon amerického typu třífázové podložky namontované na podložce není více než 3

◆ Instalační prostředí: okolní vzduch zjevně není znečištěn korozivními a hořlavými plyny a v místě instalace nedochází k násilným vibracím

◆ Při objednávání tohoto produktu nad výše uvedenými podmínkami můžete jednat s KEXR

● Technické parametry typu ZBW-12 typu TŘI FASE PAD namontovaná na podložce

Sériové číslo	Položka	Jednotka	Technické parametry
1	Jmenovité napětí	KV	10/0,4
2	Maximální provozní napětí	KV	12
3	Hodnocená frekvence	Hz	50
4	Jmenovitá kapacita	KVA	150-1600
5	1 min výkonové frekvence vydrží napětí	KV	35
6	Blesk impulzní napětí	KV	75
7	Metoda chlazení		Onan
8	Rozbijící proud pojistky s vysokým napětím zálohování	The	50
9	Rozbitý proud pojistky plug-in	The	2.5
10	Teplota prostředí	℃	-35 ~ 40
11	Přípustná stoupající teplota cívky	℃	65
12	Regulace napětí bez zatížení		± 5% nebo ± 2*2,5%
13	Úroveň hluku	db	50
14	IP titul		IP43

Transformátor

Předinstalovaná americká rozvodna typu KEXR Adchated Nová třífázová olejová transformátory série S9 a S11 mají výhody nízké ztráty bez zatížení, nízké teploty, nízký hluk a nízkou výšku. Ztráta bez zatížení a ztráta zatížení transformátoru je nižší než ztráta původního transformátoru S9 a v současné době dosahuje domácí pokročilé úrovně. Transformátor je plně utěsněné struktury, která účinně izoluje znečištění ovzduší a degradaci izolace způsobené vlhkostí. V horní části olejové nádrže je ponechán vzduchový polštář 40-90 mm, která může hrát roli rozptylu tepla a chlazení spolu s vykreslením skořápky olejové nádrže a může účinně snížit vnitřní tlak.

Rozměry a hmotnost

Kapacita	A	B	C	H	Hmotnost （kg）
315KVA	2560	1600	600	1000	3050
400KVA	2560	1600	600	1000	3270
500KVA	2560	1600	600	1000	3400
630KVA	2560	1600	600	1000	3900
800KVA	2760	1600	800	1000	4200
1000KVA	2760	1950	800	1000	4800
1250KVA	2910	1950	800	1000	5400

● Obrys dimenze typu ZBW-12 typu Americký typ třífázové podložky namontované na podložce

Standardní rozměry rozvodny zbw-12 amerického typu třífázové podložky
Kapacita (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
