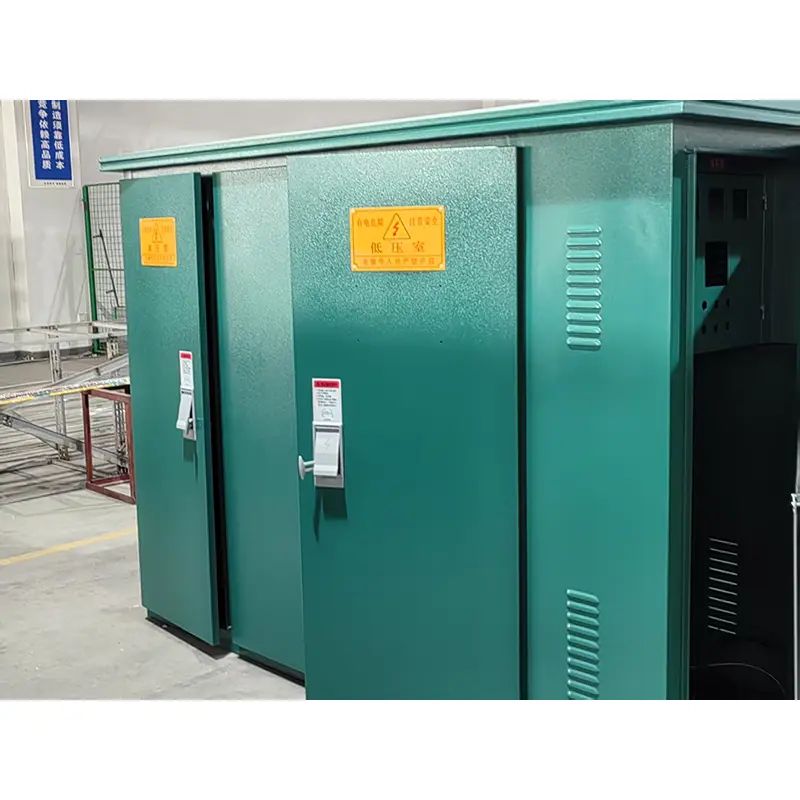

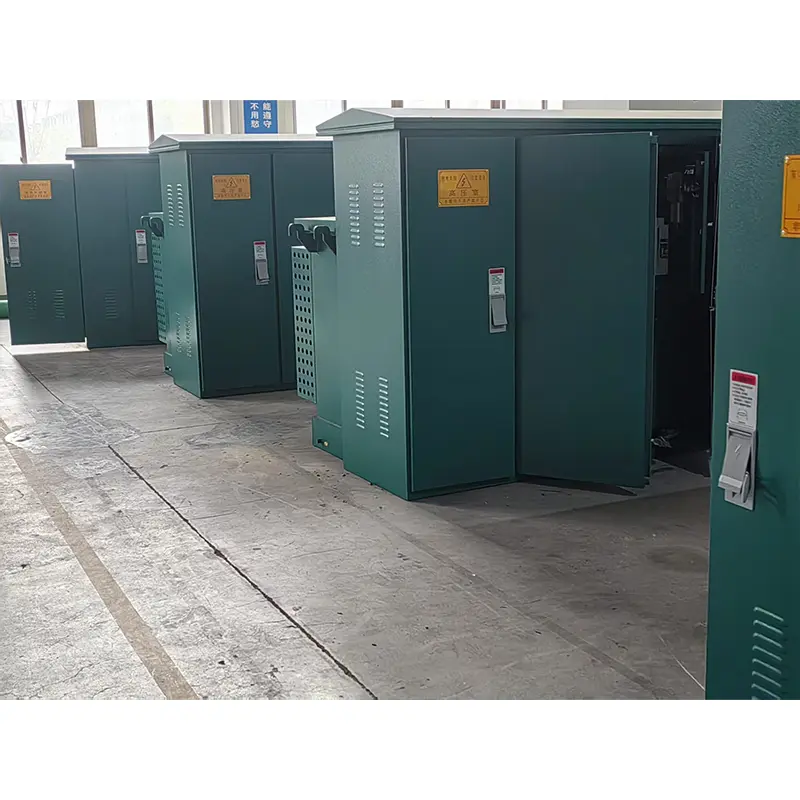

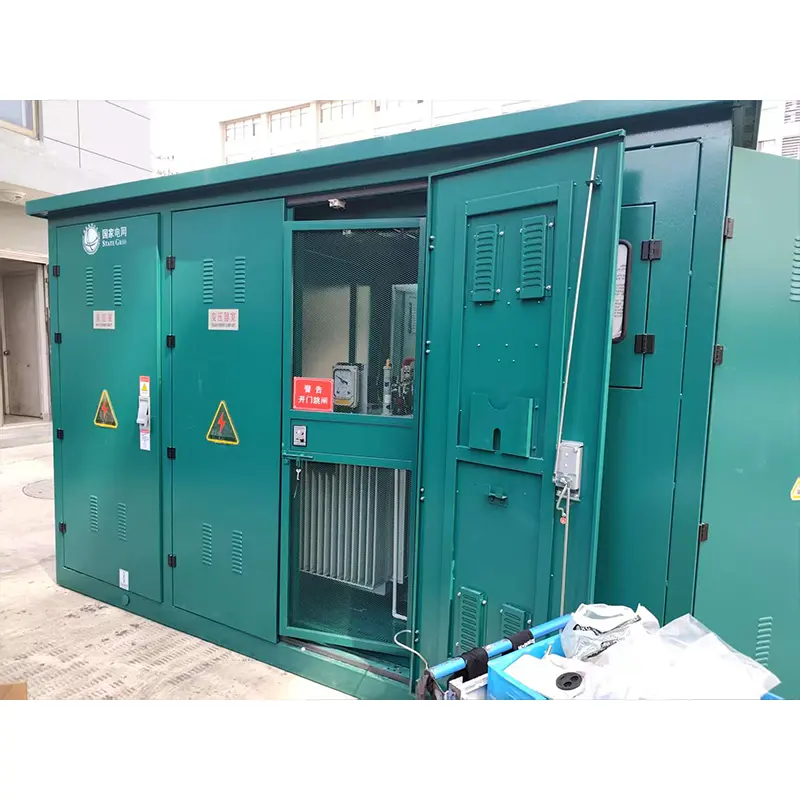

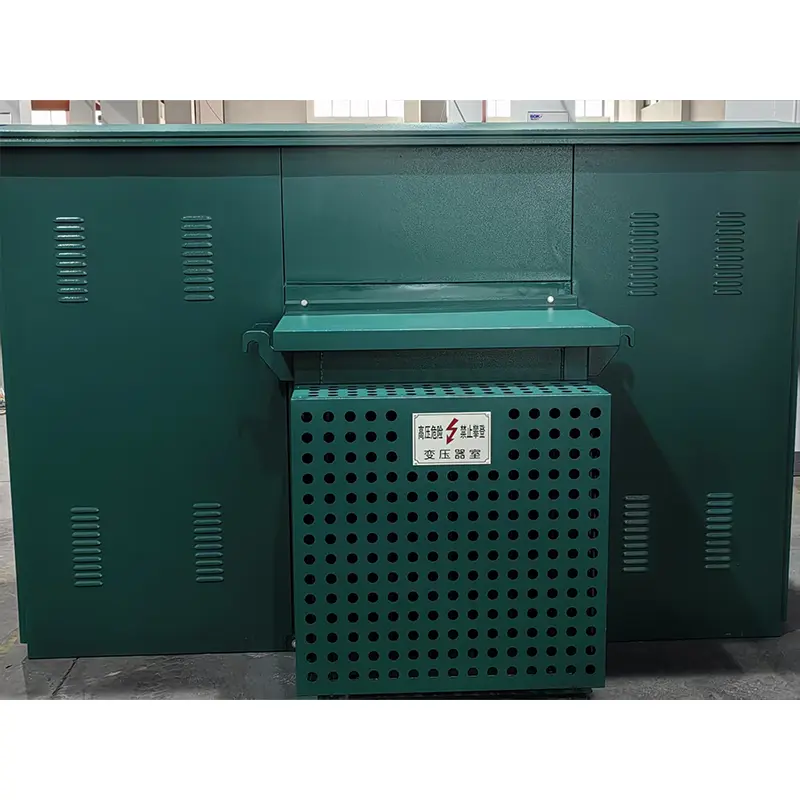

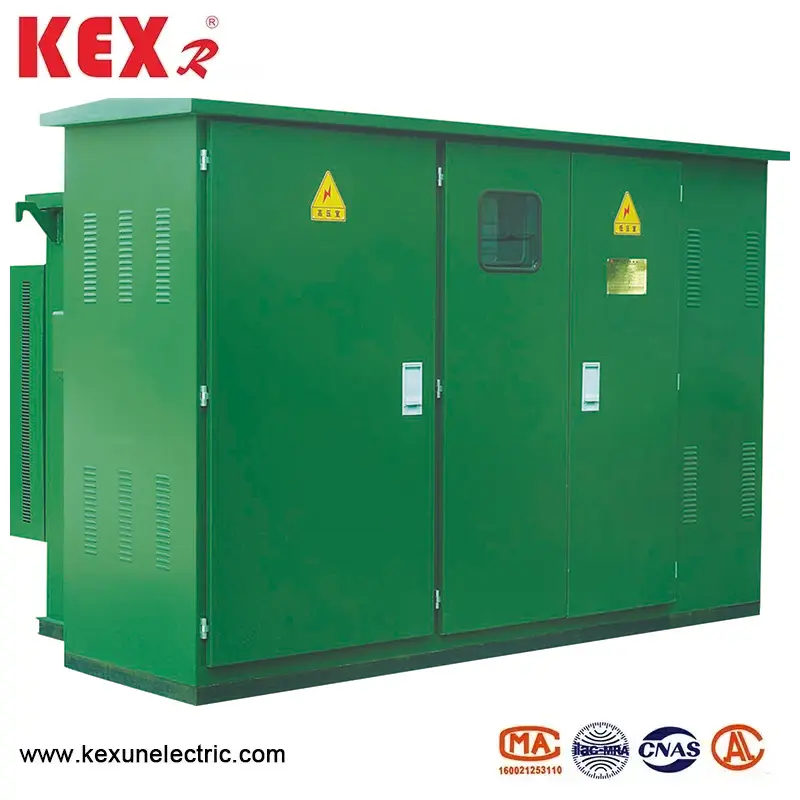

Uzavřený transformátor amerického typu
Uzavřený transformátor amerického typu, který produkuje Kexr, dodavatel přenosu a distribučního zařízení v Číně, je běžnou rozvodnou, která se používá hlavně v distribučním systému 10 kV a má vlastnosti kompaktní struktury, pohodlné instalace, vysokou úroveň ochrany a pohodlné údržby.
Model: ZBW-12
Značka ： Kexr
Model: ZBW-12
Značka ： Kexr
● Klíčové komponenty amerického typu uzavřeného transformátoru popis
◆ Vysokopěťová jednotka
Spínač zatížení ponořeného olejem: Mechanická životnost třístavnického provozu (uzavírání uzavření) je 2000krát.
Ochranná pojistka: Volitelná Bay-O-Net (dvojitá citlivá pojistka) nebo typ E-rate.
Ochrana plného rozsahu (přetížení+zkrat)
◆ Transformátor
Uzavřený transformátor amerického typu přijímá typ ponoření amerického standardního oleje (minerální olej nebo volitelný bio-olej)
Vinutí připojení: △/y (volitelné pro 208y/120V nebo 480Y/277V)
Limit zvýšení teploty: ≤ 65K (při 55 ℃ teplota okolního okolí)
◆ Jednotka s nízkým napětím
Nakonfigurujte jistič hlavního obvodu (podle NEMA AB1)
Standardní obvod pobočky:
Hlavní přepínač 225a
8-12 silnice 20-100a pobočka obvod
● Uzavřený transformátor amerického typu pomocí podmínek
◆ Okolní teplota: Okolní teplota uzavřeného transformátoru amerického typu by měla být -30 ~ 40 ℃
◆ Nadmořská výška: Transformátor amerického typu ZBW-12 by měl být nainstalován méně než 4000 m
◆ Rychlost větru: Ekvivalent 34 m/s (ne více než 700PA)
◆ Vlhkost: Průměrná denní relativní vlhkost není více než 95%; Měsíční hodnota relativní vlhkosti není více než 95%
◆ Shockproof: Horizontální zrychlení není více než 0,4 m/s² a vertikální zrychlení není více než 0,15 m²
◆ Instalace sklonu amerického typu uzavřeného transformátoru: ne více než 3
◆ Instalační prostředí: okolní vzduch zjevně není znečištěn korozivními a hořlavými plyny a v místě instalace nedochází k násilným vibracím
◆ Při objednávání tohoto produktu nad rámec výše uvedených podmínek můžete s naší společností jednat.
● Tabulka technických parametrů uzavřeného transformátoru amerického typu
|
Sériové číslo |
Položka |
Jednotka |
Technické parametry |
|
1 |
Jmenovité napětí |
KV |
10/0,4 |
|
2 |
Maximální provozní napětí |
KV |
12 |
|
3 |
Hodnocená frekvence |
Hz |
50 |
|
4 |
Jmenovitá kapacita |
KVA |
150-1600 |
|
5 |
1 min výkonové frekvence vydrží napětí |
KV |
35 |
|
6 |
Blesk impulzní napětí |
KV |
75 |
|
7 |
Metoda chlazení |
|
Onan |
|
8 |
Rozbijící proud pojistky s vysokým napětím zálohování |
The |
50 |
|
9 |
Rozbitý proud pojistky plug-in |
The |
2.5 |
|
10 |
Teplota prostředí |
℃ |
-35 ~ 40 |
|
11 |
Přípustná stoupající teplota cívky |
℃ |
65 |
|
12 |
Regulace napětí bez zatížení |
|
± 5% nebo ± 2*2,5% |
|
13 |
Úroveň hluku |
db |
50 |
|
14 |
IP titul |
|
IP43 |
● Obrys dimenze amerického typu uzavřeného transformátoru
|
Standardní rozměry transformátoru ZBW-12 Uzavřený typ |
|||||||
|
Kapacita (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
