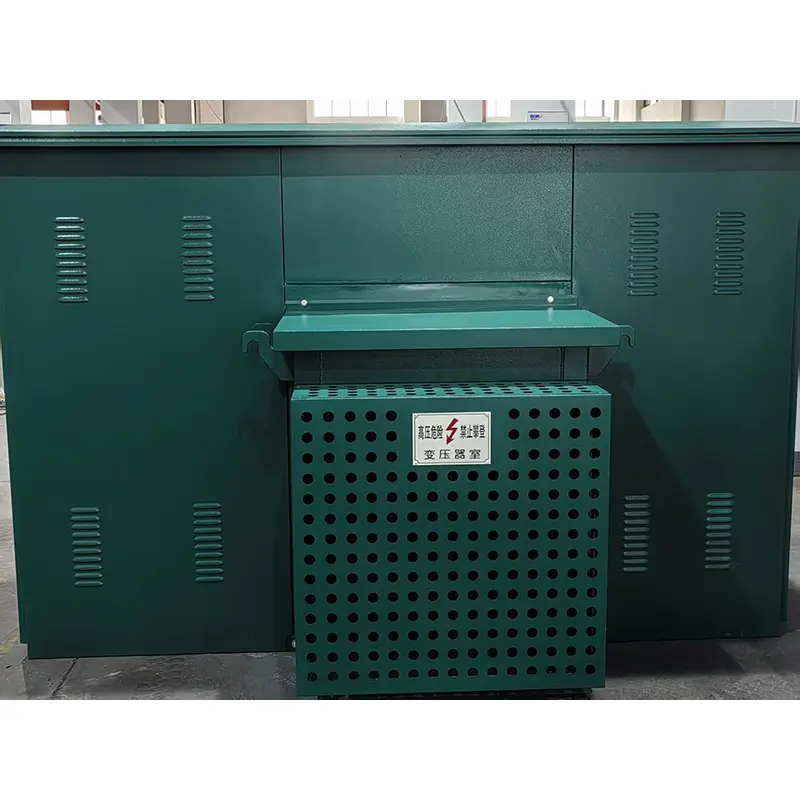

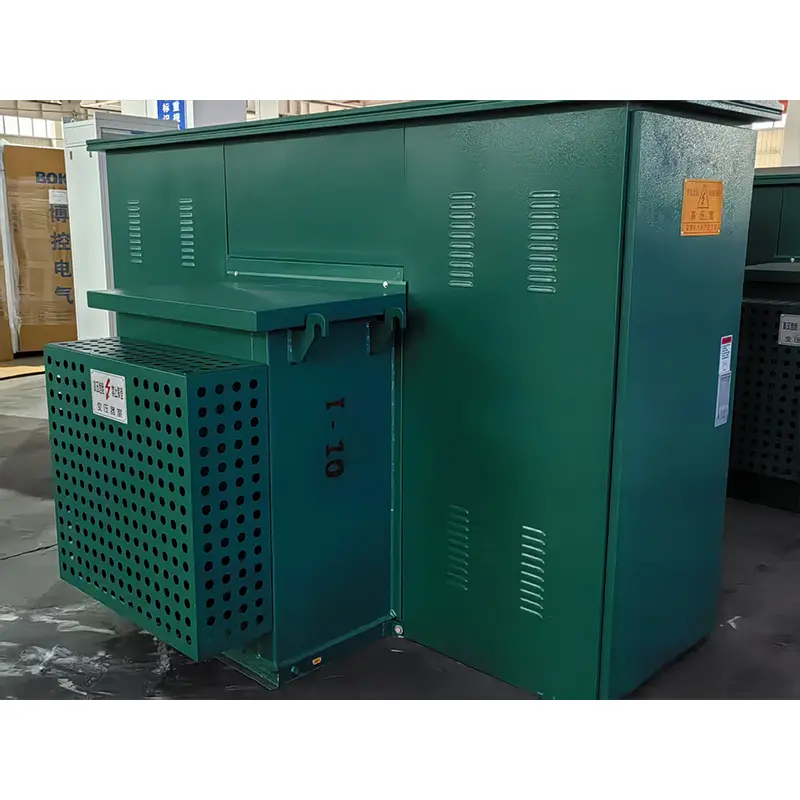

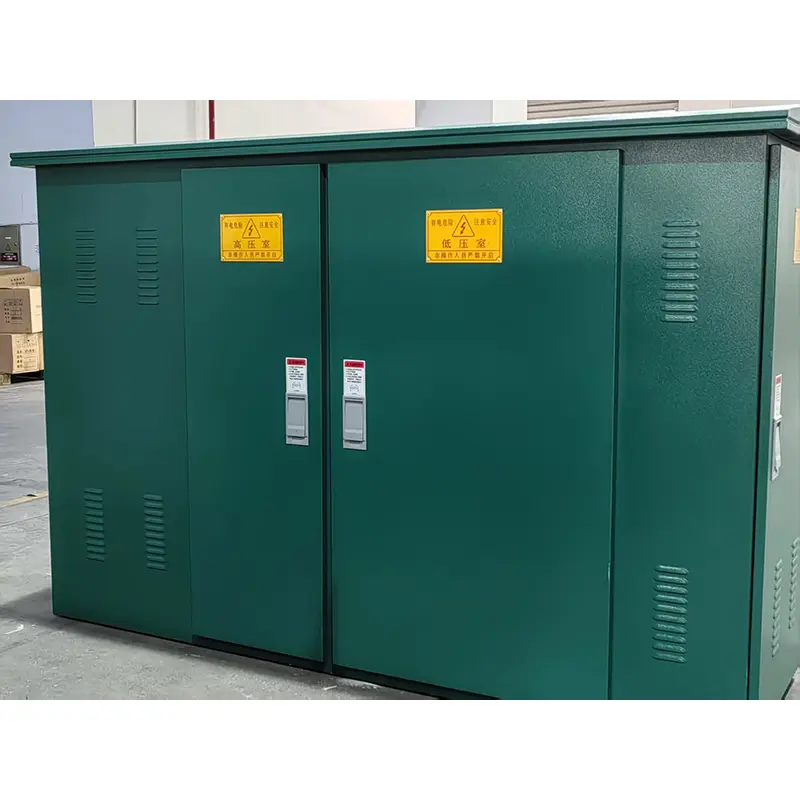

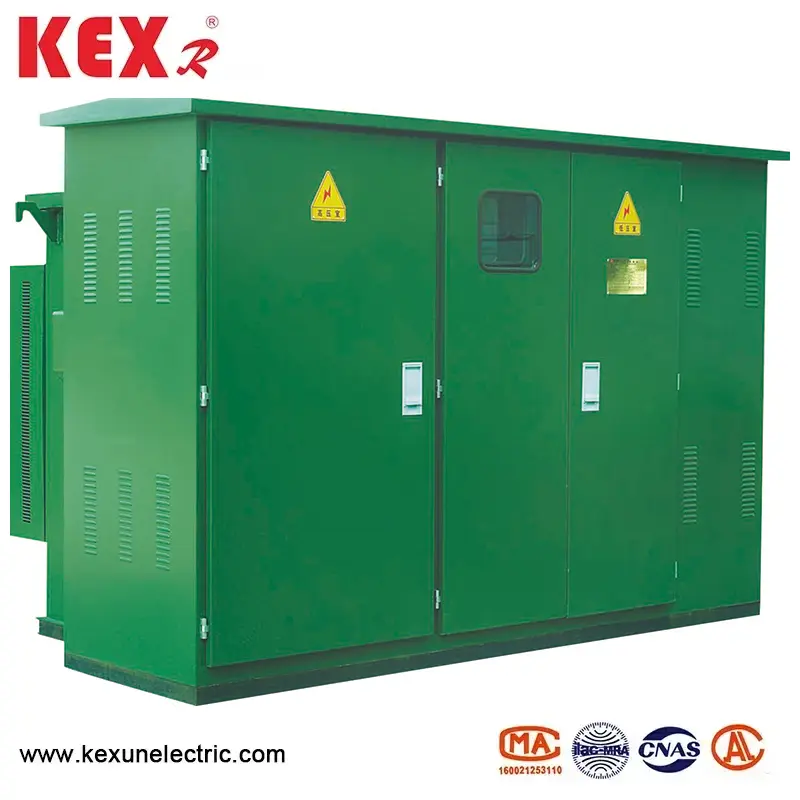

Kompaktní transformátor amerického typu

● Modelová analýza kompaktního transformátoru amerického typu

－Z: Kombinovaný typ

－B: rozvodna

－W: Outdoor

－12: Jmenovité napětí 12 kV

● Umístění produktu amerického typu kompaktního transformátoru:

◆ Integrované venkovní kompaktní distribuční řešení

◆ Vhodné pro městské distribuční sítě, průmyslové parky a nové energetické projekty.

◆ V souladu se standardem GB/T 17467 (ekvivalent IEC 62271-202).

◆ Komora s vysokým napětím

● Strukturální charakteristiky

Konstrukce krabice:

▶ Kompaktní transformátor amerického typu přijímá dvouvrstvou antikorozivní ocelovou desku (tloušťka ≥ 2 mm)

▶ Interlayera tepelné izolace (polyuretanová pěna, tepelná vodivost ≤ 0,025 w/m k)

▶ Ochrana IP34D (ochrana deště/ochrana malých zvířat)

Optimalizace rozvržení:

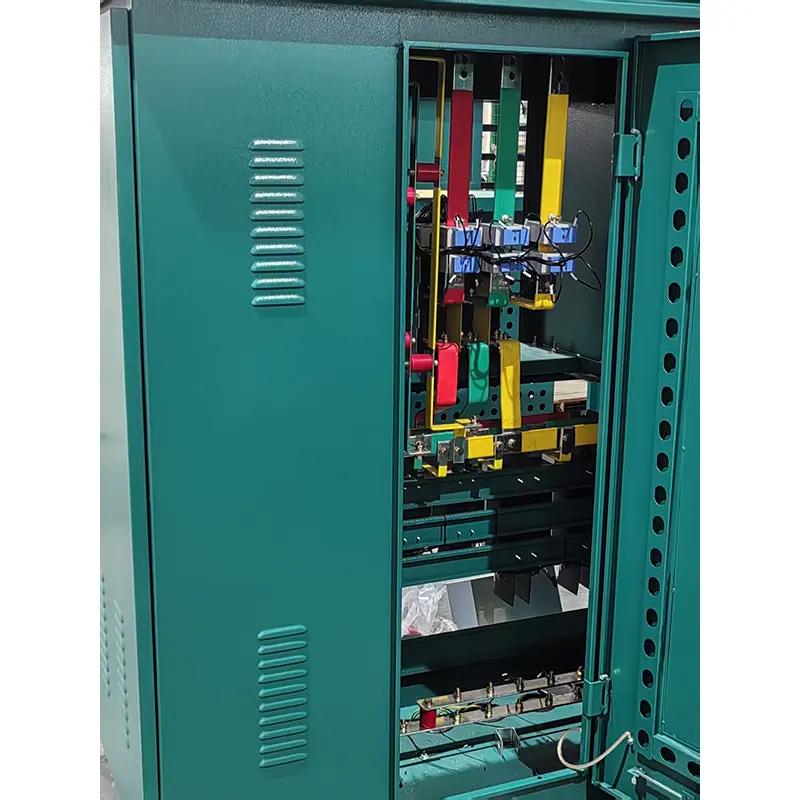

▶ Nezávislé kompartmenty pro komoru s vysokým napětím, transformátorovou komorou a nízkopěťové komoře.

▶ Šířka kanálu údržby ≥ 800 mm

▶ Systém nuceného větrání nejvyšší (regulace teploty a zastavení)

● Podmínky prostředí kompaktního transformátoru amerického typu pomocí

◆ Okolní teplota: maximální teplota +40 ℃, minimální teplota-30 ℃;

◆ Nadmořská výška: Kompaktní transformátor typu ZBW-12 by měl být nainstalován na místě pod 4000 m;

◆ Rychlost větru: odpovídá 34 m/s (ne více než 700PA);

◆ Vlhkost: Průměrná denní relativní vlhkost není více než 95%; Měsíční hodnota relativní vlhkosti není více než 95%;

◆ Shockproof: Horizontální zrychlení není více než 0,4 m/s2 a vertikální zrychlení není více než 0,15 m/s² ；;

◆ Sklon instalačního místa: Instalační místo v sklonu kompaktního transformátoru amerického typu by mělo být menší než;

◆ Instalační prostředí: okolní vzduch kompaktního transformátoru amerického typu není zjevně znečištěn korozivními a hořlavými plyny a v instalačním místě nedochází k násilným vibracím;

◆ Při objednávání tohoto produktu nad rámec výše uvedených podmínek můžete s naší společností jednat.

◆ Technické parametry transformátoru amerického typu kompaktního transformátoru
