3fázová rozvodna namontovaná na podložce
Rozvodna namontovaná na 3fázové podložce produkované Kexrem, profesionálním dodavatelem přenosu a distribucí energie v Číně, je kompaktní a modulární energetické vybavení vhodné pro distribuci městské energie, průmyslové parky, nová energie (fotovoltaická/větrná energie) a další scénáře. Ve srovnání s tradiční rozvodnou je instalace menší a flexibilnější.
Model: YB-12
Značka ： Kexr
Model: YB-12
Značka ： Kexr
● Přehled produktu
3fázová rozvodna namontovaná na podložce je flexibilnější a pohodlnější používat než civilní rozvody a je široce používána při rekonstrukci výškových budov, obytných čtvrtí, průmyslových parků, letivách, letišť, letištních, škol, těžebním podniku a jiných místech.
● Funkce a charakteristiky rozvodny namontované na podložce YB-12 typu 3.

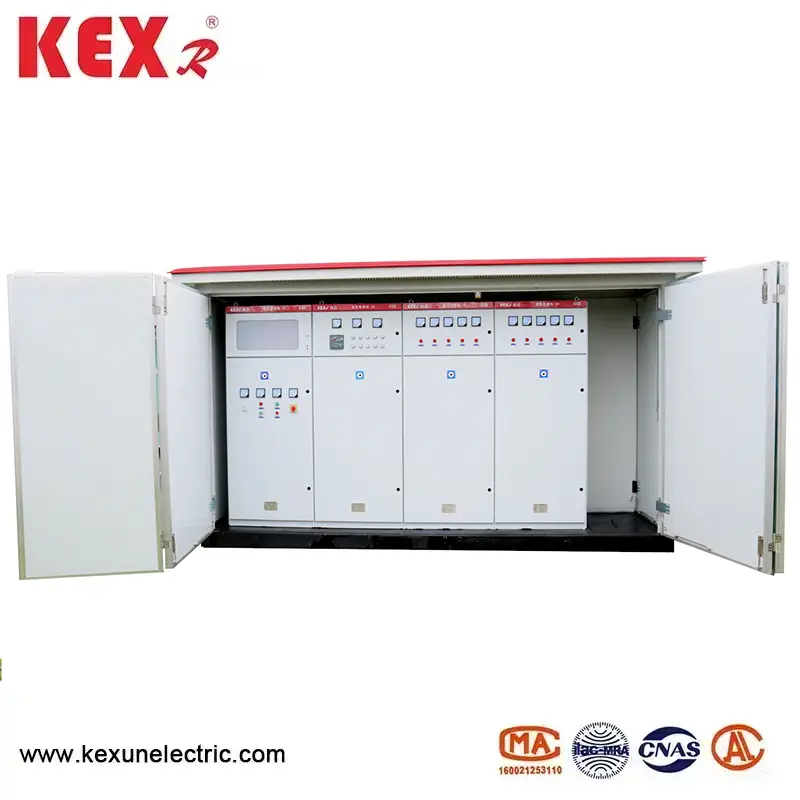

Vysokopěťová komora namontovaná na podložce se skládá z vysokopěťového spínače zatížení, vysokopěťového pojistky a světle, což může zastavit přenos energie a zabránit přetížení a zkratku současně; Nízkonapěťová komora je složena z nízkonapěťového spínače vzduchu, proudového transformátoru, amprelingu a voltmeru. 3fázová rozvodna namontovaná na podložce má pokročilou a spolehlivou technologii a krabice přijímají technologii pokročilého zpracování, která má dobrou odolnost proti korozi a odolnost proti opotřebení. Má výhody flexibilní kombinace, pohodlné dopravy, instalace a výstavby, nízkých nákladů, bez znečištění a bezpečného a spolehlivého provozu.
● Pomocí podmínek
◆ Nadmořská výška nepřesáhne 4000 m
◆ Okolní teplota: -25 ℃ -40 ℃
◆ Relativní vlhkost: Denní průměrná hodnota není více než 95%a průměrná hodnota měsíce není více než 90%
◆ Místo instalace: Místo bez požáru, nebezpečí výbuchu, vodivý prach, chemický korozivní plyn a násilné vibrace.
Poznámka ： Pokud jsou výše uvedené podmínky překročeny, mohou uživatelé jednat s KEXR
● Tabulky parametrů výkonu
◆ Technické parametry spínače zatížení
|
Sériové číslo |
Položka |
Jednotka |
FN12-12 |
FN25-12 spínač vakuového zatížení |
|
1 |
Jmenovité napětí |
KV |
10 |
|
|
2 |
Maximální provozní napětí |
KV |
12 |
|
|
3 |
Hodnocená frekvence |
Hz |
50 |
|
|
4 |
Hodnocený proud |
A |
630 |
|
|
5 |
Hodnocené zlomové zatížení proudu |
A |
630 |
|
|
6 |
Thermal stable current |
Ka/s |
20/2 |
20/4 |
|
7 |
Dynamický stabilní proud |
The |
50 |
|
|
8 |
Uzavíráním zkratu （Hodnota （Hodnota） |
The |
50 |
|
|
9 |
Doby rozbití plného zatížení |
Čas |
20 |
10000 |
|
10 |
Mechanický život |
Čas |
2000 |
10000 |
|
11 |
1 min výkonové frekvence vydrží napětí (fáze k zemi) |
KV |
42 |
|
|
12 |
Impulzní napětí blesku (fáze k zemi) |
KV |
72 |
|
◆ Technické parametry pojistky s vysokým napětím
|
Sériové číslo |
Jmenovité napětí (KV) |
Hodnocený proud (A) |
Rozbít proud (a) |
Pojistka hodnocená proud (A) |
|
|
UK Model |
CN model |
||||
|
SDL❈J |
XRNT-12 |
12 |
40 |
31.5 |
6,3, 10, 16, 20, 25, 31,5, 40 |
|
Sfl❈j |
12 |
100 |
31.5 |
50, 63, 71, 80, 100 |
|
|
SKL❈J |
12 |
125 |
31.5 |
25 |
|
◆ Technické parametry jističe s nízkým napětím
|
Model |
Formulář uvolnění |
Uvolnění hodnoceného proudu |
On-off schopnost ka (AC 380V) |
|
DW15-630 |
Termoelektromagnetický typ |
315, 400, 630 |
40 |
|
DW15-1000 |
Typ termoelektronu |
630, 800, 1000 |
50 |
|
DW15-1600 |
1600 |
50 |
|
|
DW15-2500 |
1600, 2000, 2500 |
60 |
|
|
CW1-2000 |
Inteligentní typ |
630, 800, 1000, 1250, 1600, 2000 |
65 (80) |
|
CW1-3200 |
2000, 2500, 3200 |
100 |
